安徽六安地震台TJ-Ⅱ体应变数据特征及异常提取方法的研究

刘川琴; 孙鸿博; 裴红云; 姜薇薇; 赵楠

doi:10.3969/j.issn.0253-4975.2018.12.003

安徽六安地震台TJ-Ⅱ体应变数据特征及异常提取方法的研究

doi: 10.3969/j.issn.0253-4975.2018.12.003

1.
安徽省合肥地震台，合肥 230031
2.
安徽省地震局，合肥 230031
3.
安徽省金寨地震台，安徽六安 237000

基金项目: 安徽省地震局青年基金项目（20170615）和（20180406）联合资助。

详细信息

作者简介:
刘川琴：（1981-），2008年获得研究生学历，工程师，主要从事形变观测与研究工作

通讯作者:
刘川琴，e-mail： liuchuanqin1026@sina.com

中图分类号: P315.72
计量
- 文章访问数: 540
- HTML全文浏览量: 137
- PDF下载量: 7
- 被引次数: 0
出版历程
- 收稿日期: 2018-02-04
- 修回日期: 2018-03-04
- 刊出日期: 2018-12-01

Study on the characteristics and anomaly extraction methods of TJ-Ⅱ borehole body strain data at Liu'an Seismic Station，Anhui

1.
Hefei Seismic Station，Anhui Province，Hefei 230031，China
2.
Anhui Earthquake Agency，Hefei 230031，China
3.
Jinzhai Seismic Station，Anhui Province，Liu’an 237000，China

摘要

摘要: 本文对安徽市级台站六安台钻孔体应变进行了系统分析，通过对数据日常变化形态的分析，发现日变化能记录到明显的固体潮汐，但长周期数据处于“上升—开阀—上升”的数据特征；由于体应变漂移速率在缓慢改变，本文采用以月为窗长对体应变数据进行直线拟合，计算残差值，能有效消除体应变的漂移变化；通过Vendikov调和分析方法，采用以月为窗长的小时值进行潮汐计算，选取M2波振幅因子、相位滞后作为判断数据异常的依据，对本省发生的4.0级以上地震进行分析，地震前5个月未发现明显的异常。
- 六安台 /
- 体应变 /
- 内精度 /
- 数据特征 /
- 异常提取
Abstract: This paper systematically analyzes the data of borehole strain at Liu'an Seismic Station, Anhui. By analyzing the daily variation of the data, it is found that the daily variations can record the significant solid tides. But the form of long - period data feature is the " linear ascending-sudden dropping-linear ascending”. Because the drift rate of bore-hole strain is changing slowly, this paper uses the month as the window length to fit the strain data by a straight line and calculate the residual. This method can effectively eliminate the drift of borehole strain. The tides are calculated with Vendikov harmonic method using an hour-long window. Using the amplitude factor and phase lag of M2 wave as the reference for the abnormal data, magnitude 4.0 earthquakes occurred in Anhui province is analyzed. The results showed no significant abnormalities during the five months before the earthquakes.
- Liu'an Seismic Station /
- TJ-II borehole strain /
- inner precision /
- interference characteristics /
- interference elimination

HTML全文

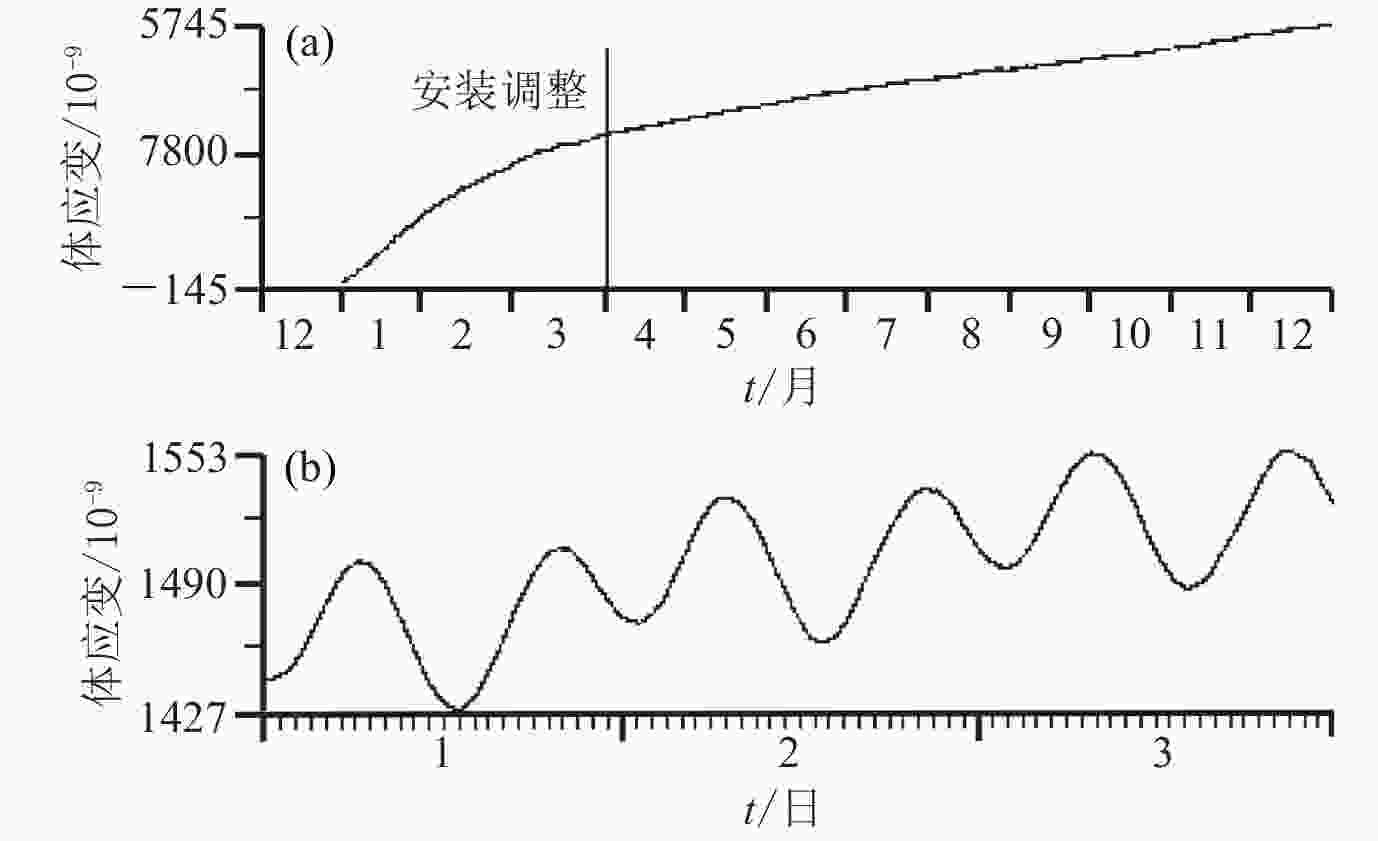

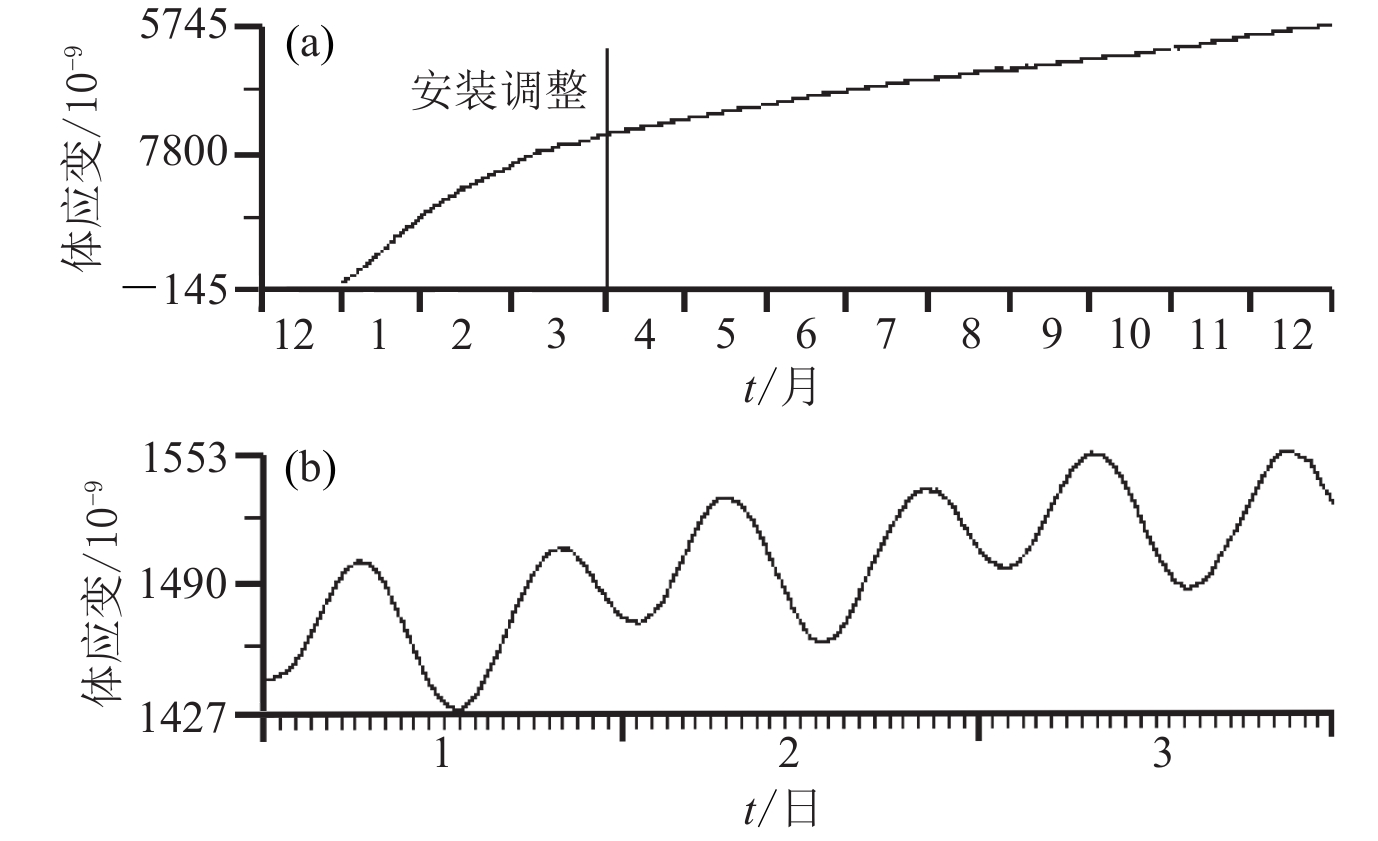

图 1 六安台体应变观测数据

（a）2008年12月23日—2009年12月31日去除开阀台阶后的小时值；（b）2015年8月1—3日分钟值

下载: 全尺寸图片幻灯片

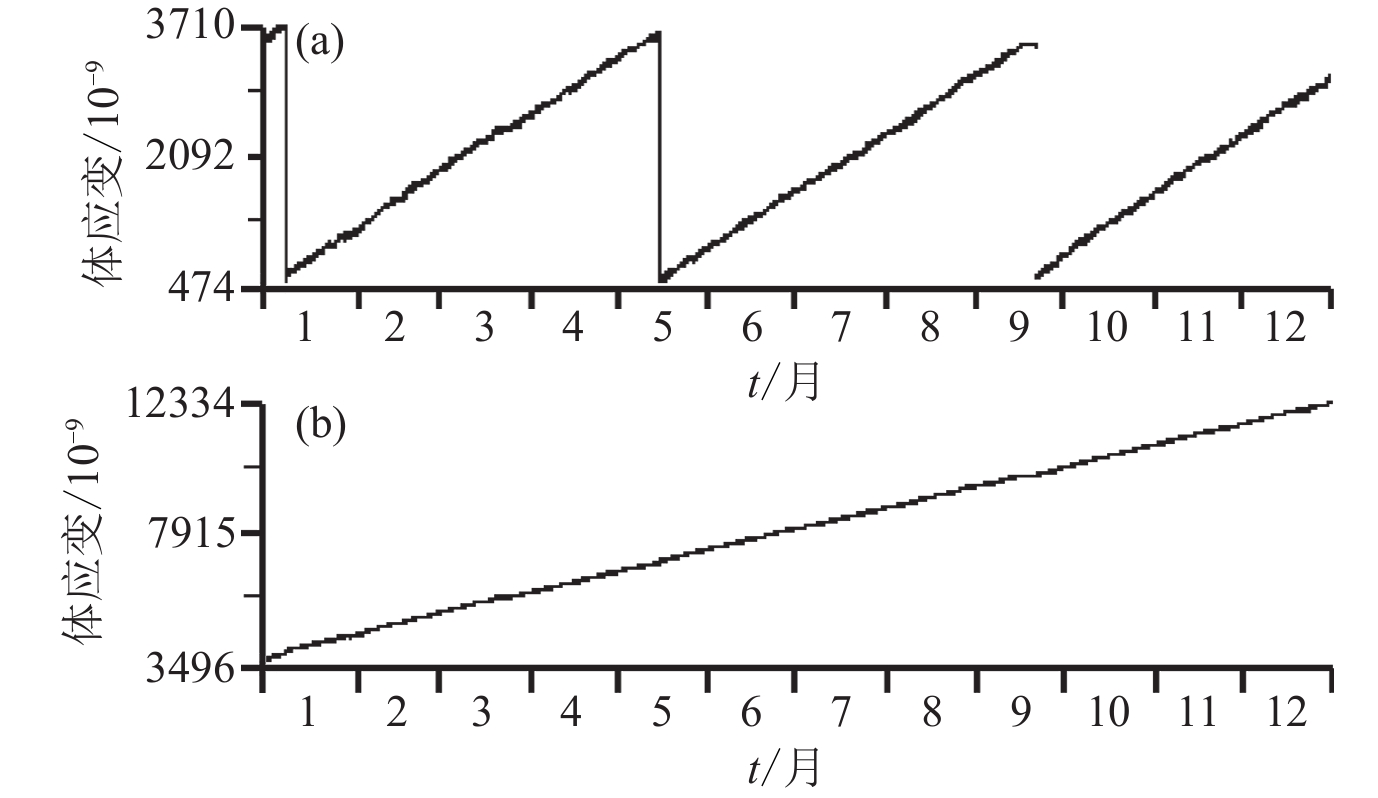

图 2 2014年体应变日均值曲线

（a）2014年体应变原始数据；（b）2014年体应变预处理数据

下载: 全尺寸图片幻灯片

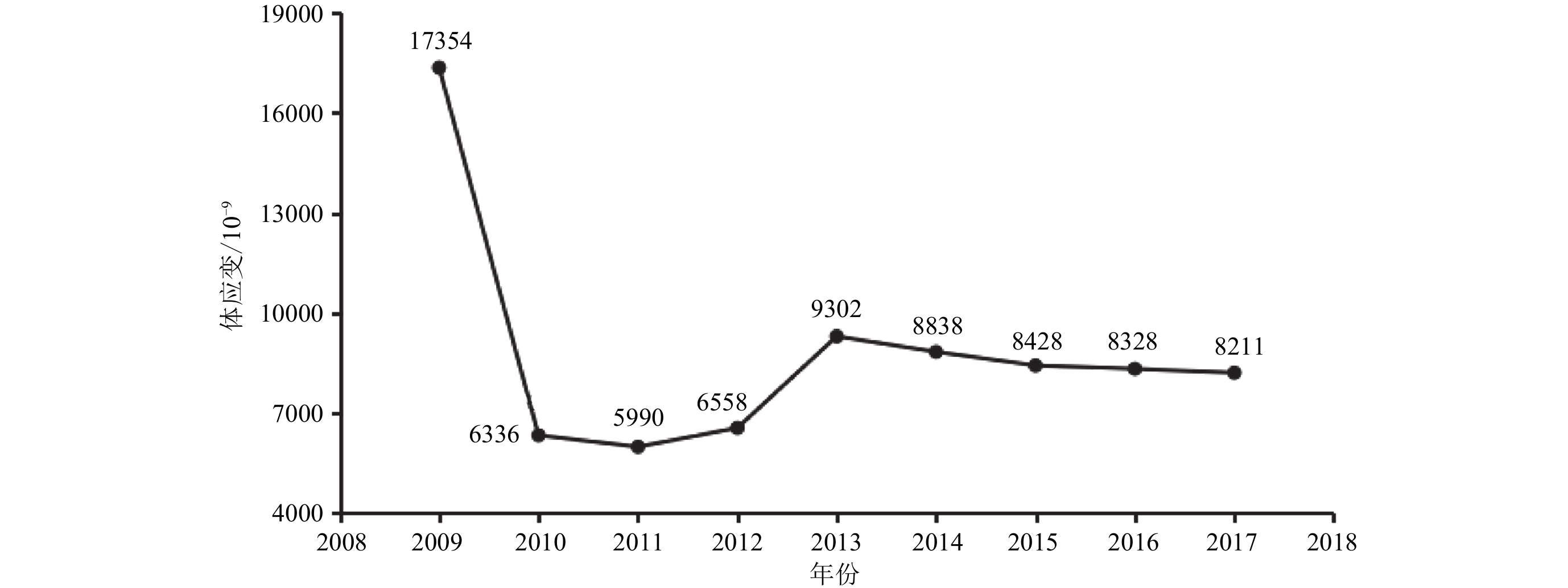

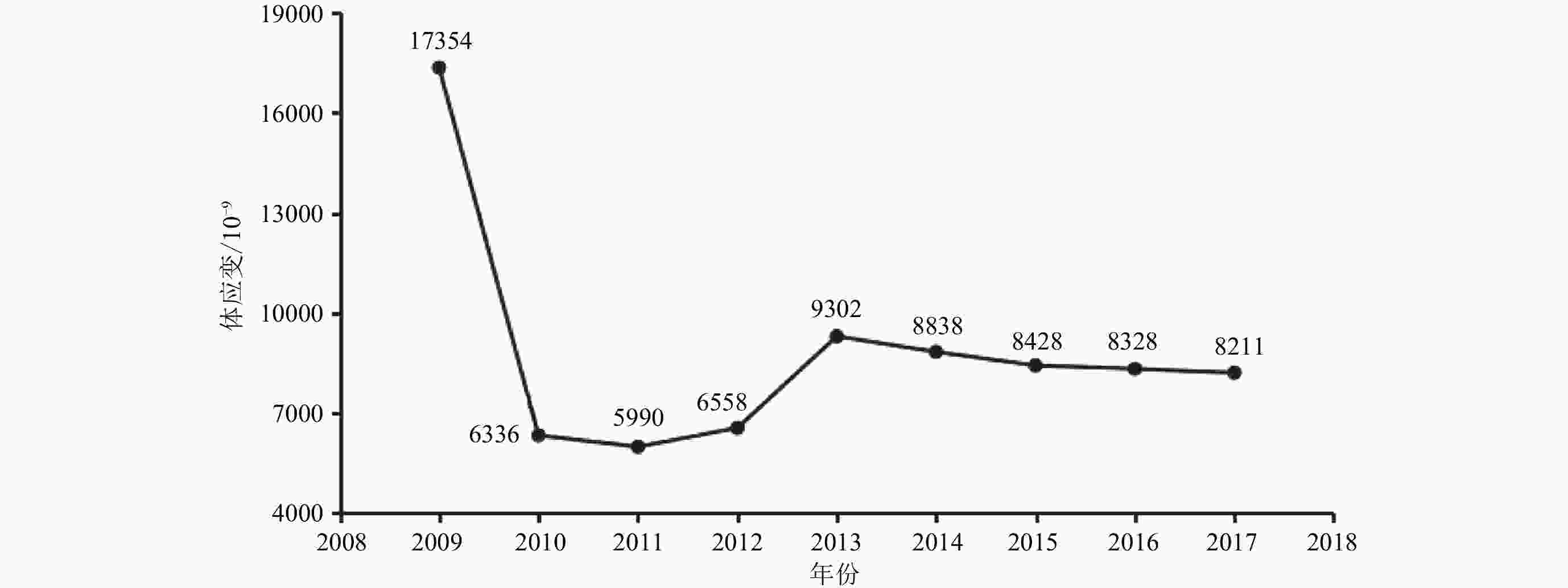

图 3 2009—2017年体应变年漂移量

下载: 全尺寸图片幻灯片

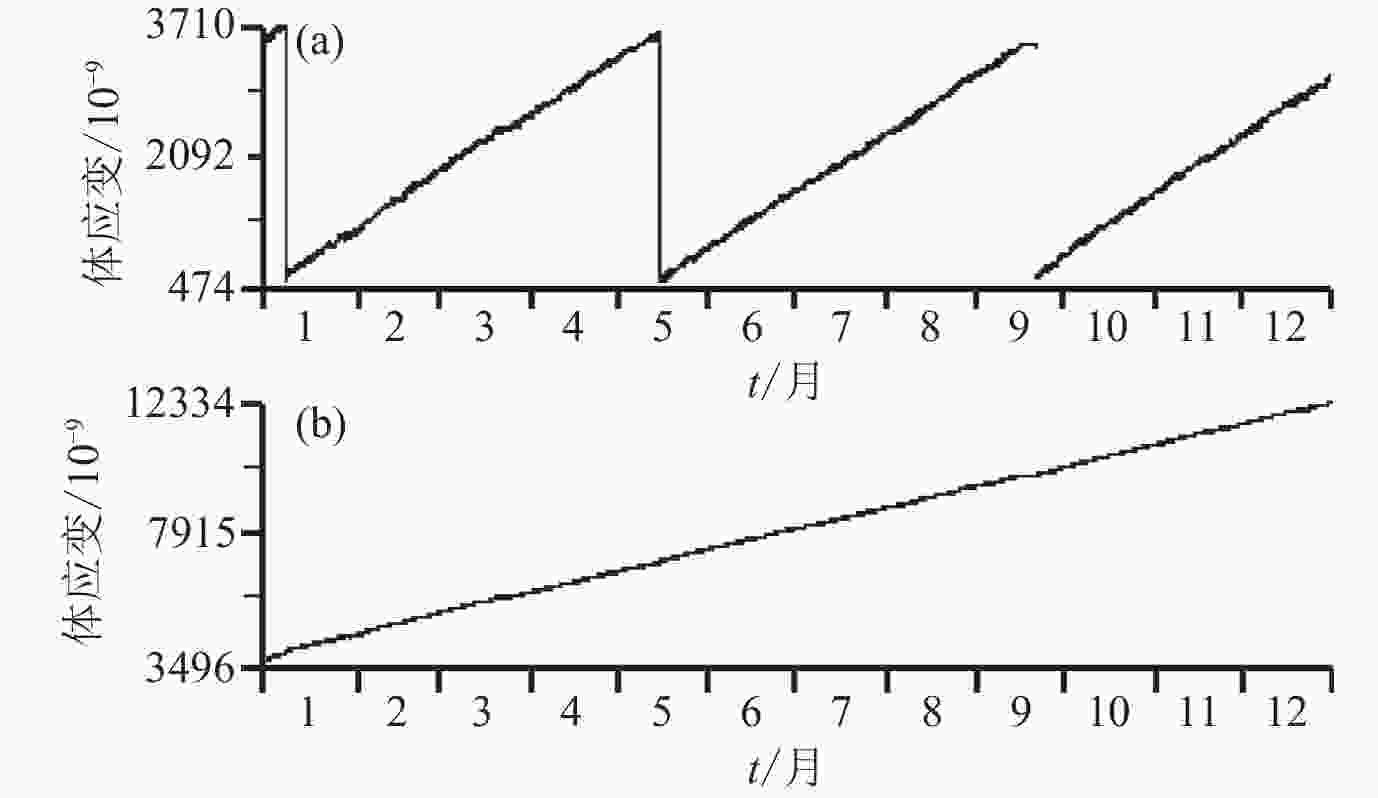

图 4 体应变小时值曲线

下载: 全尺寸图片幻灯片

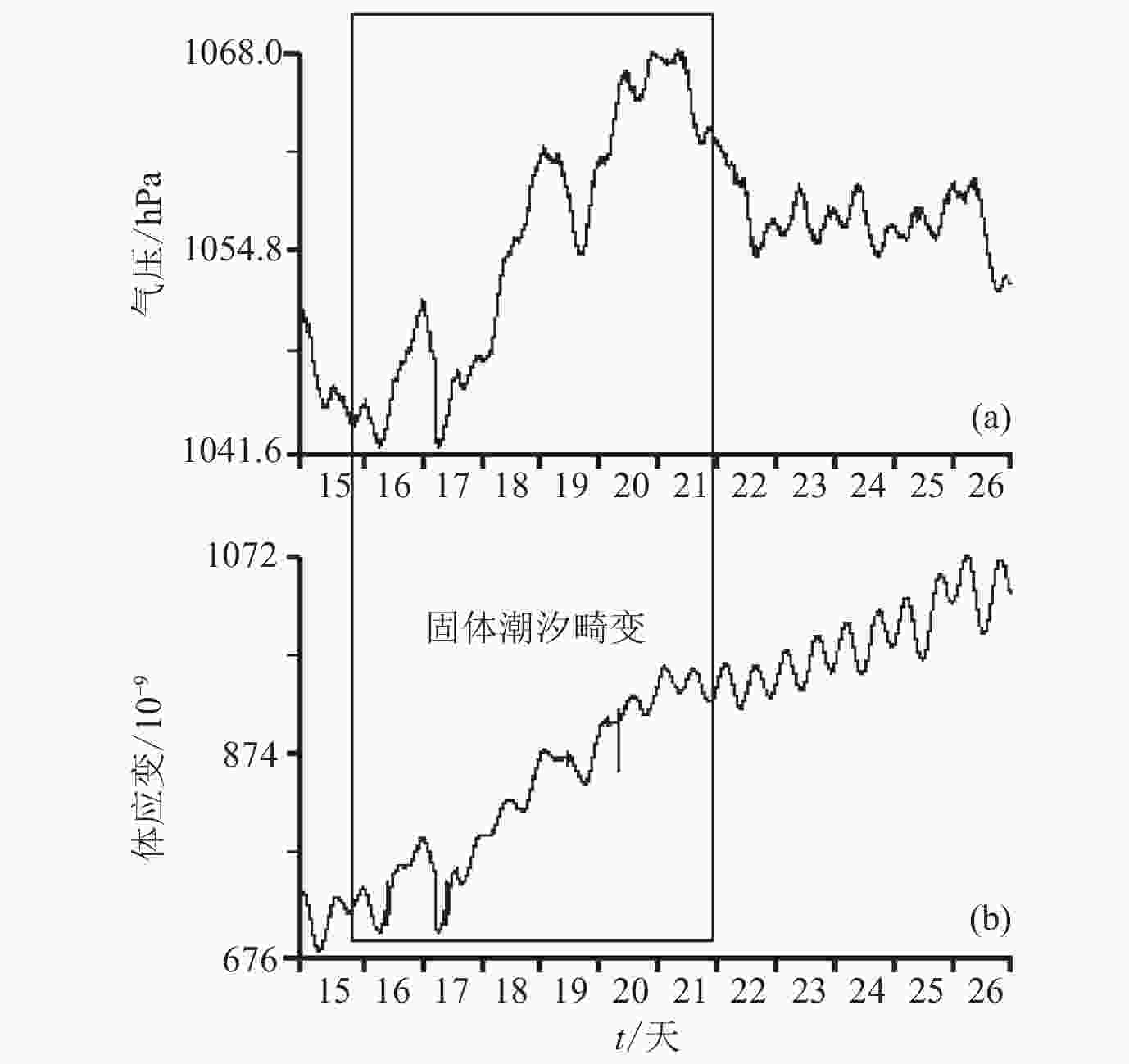

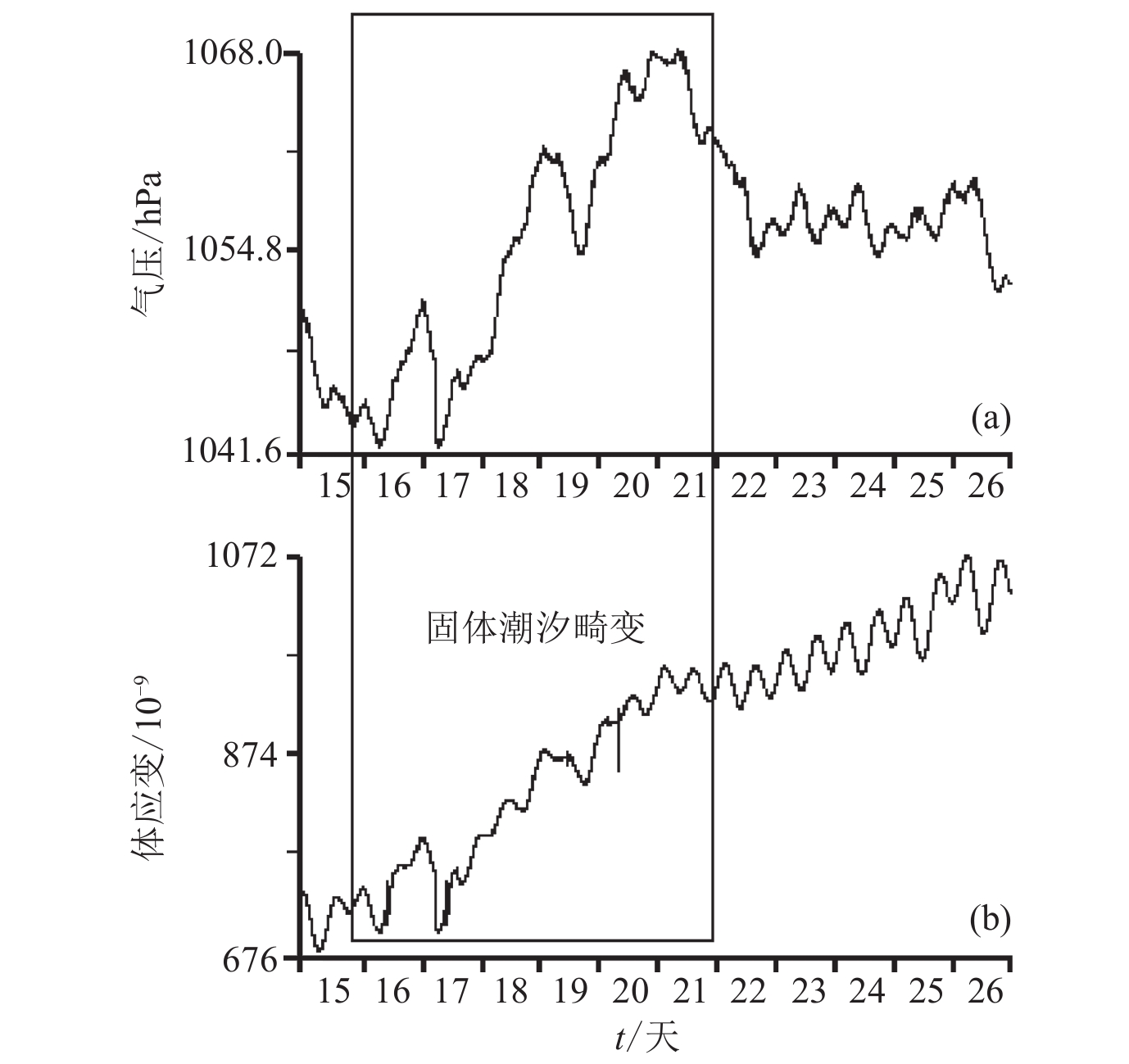

图 5 2013年4月14—26日气压（a）、体应变（b）小时值曲线

下载: 全尺寸图片幻灯片

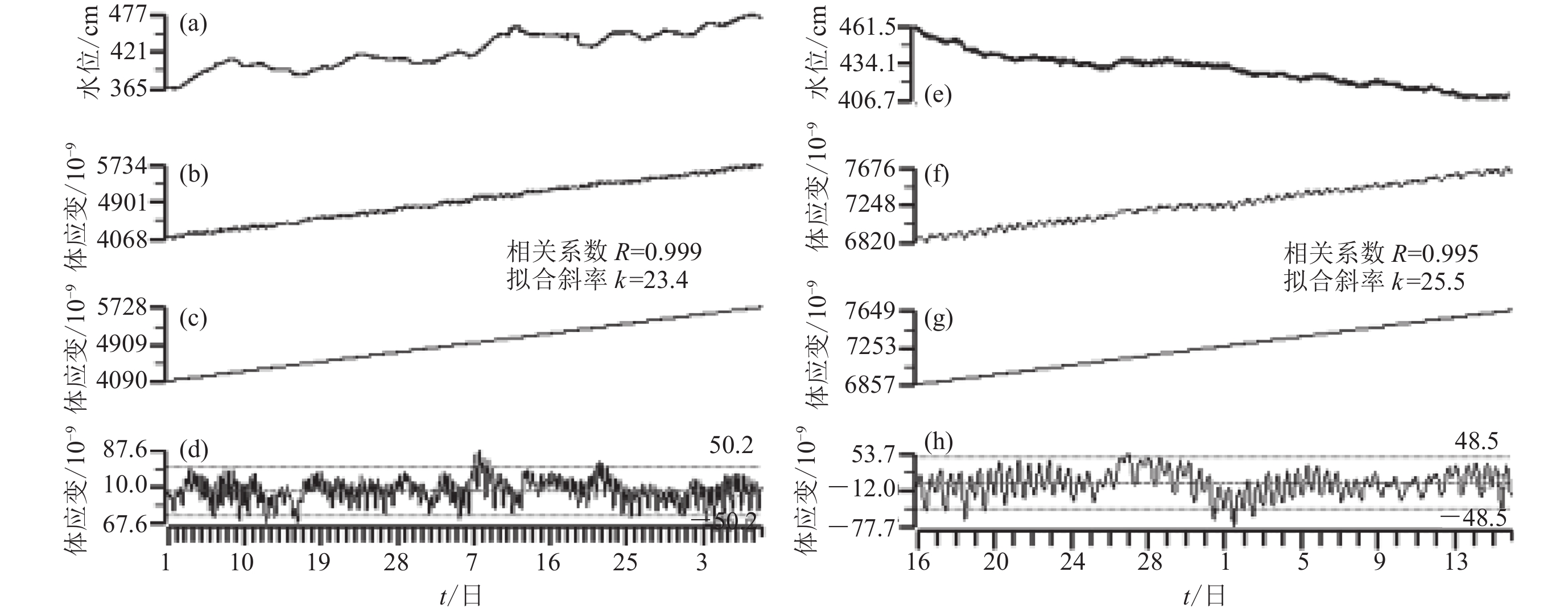

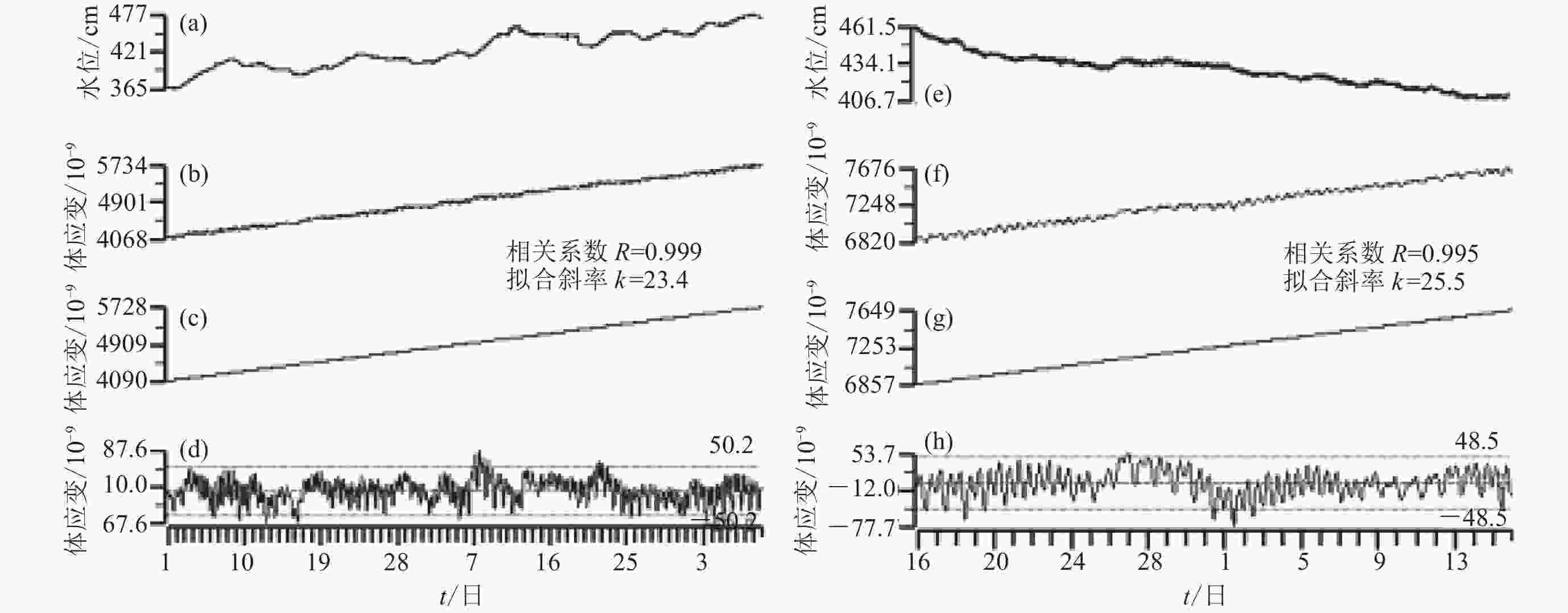

图 6 六安台水位、体应变直线拟合曲线

（a）2016年4月1—6日水位原始曲线；（b）2016年4月1—6日体应变原始曲线；（c）2016年4月1—6日体应变直线拟合y=a＋bT值；（d）2016年4月1—6日体应变与直线拟合y=a＋bT之差;（e）2016年8月16日—9月15日水位原始曲线；（f）2016年8月16日—9月15日体应变原始曲线（g）2016年8月16日—9月15日体应变直线拟合y=a＋bT值；（h）2016年8月16日—9月15日体应变与直线拟合y=a＋bT之差

下载: 全尺寸图片幻灯片

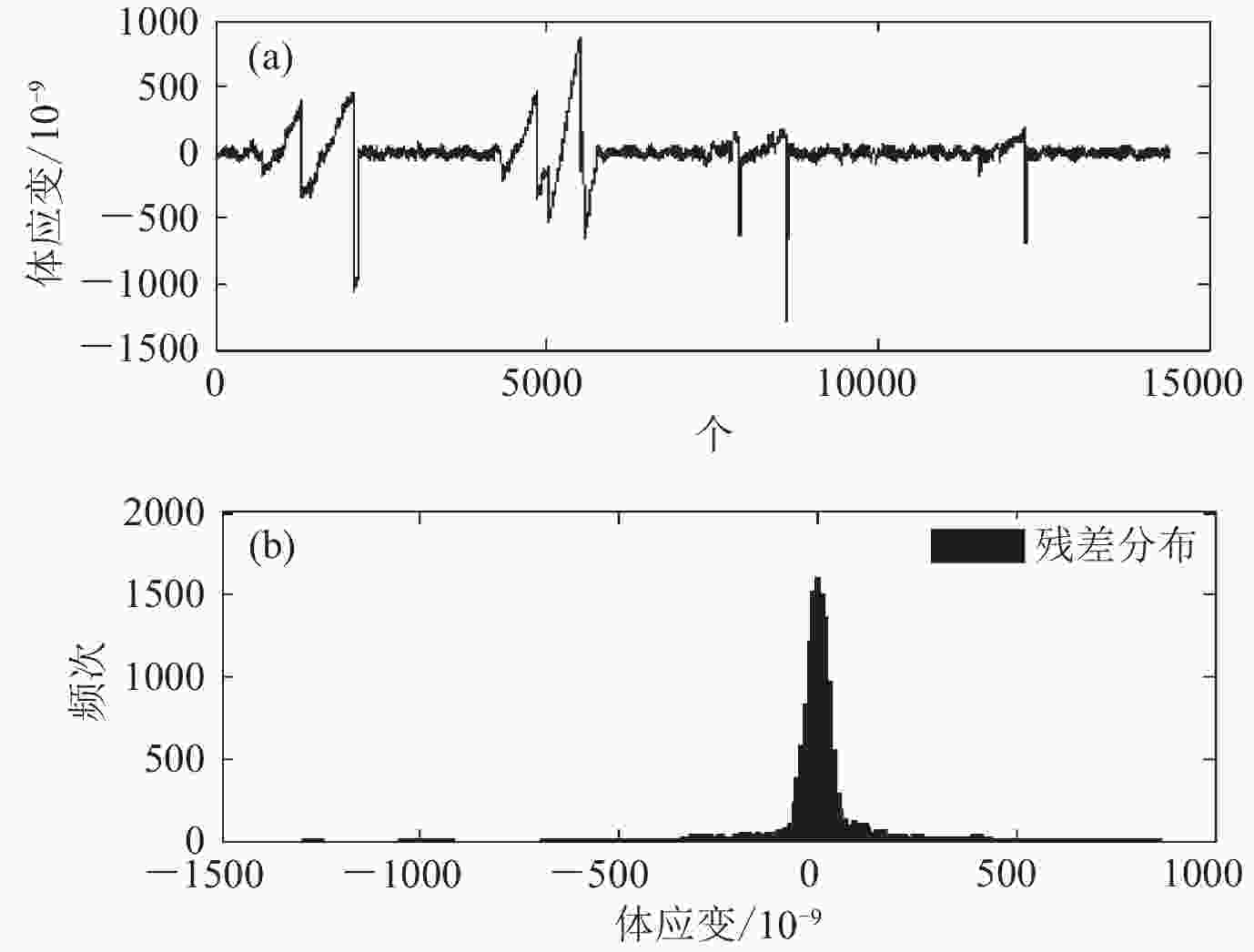

图 7 2016年1月1日—2017年9月30日体应变直线拟合残差、残差分布曲线

（a）体应变小时值与直线y=a＋bT拟合残差值；（b）体应变直线拟合残差分布

下载: 全尺寸图片幻灯片

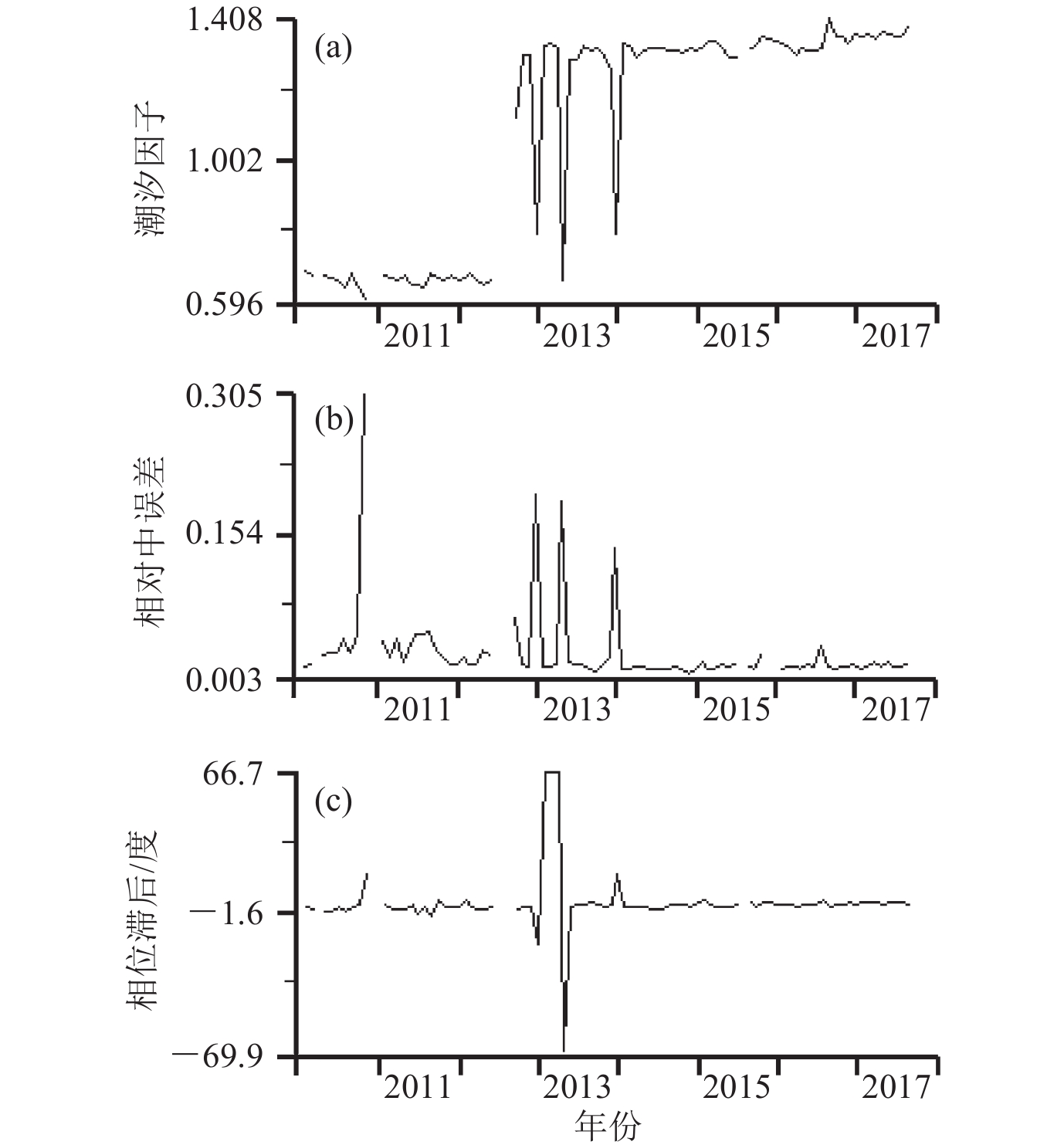

图 8 体应变调和分析M2波潮汐因子、相位滞后、相对中误差

下载: 全尺寸图片幻灯片

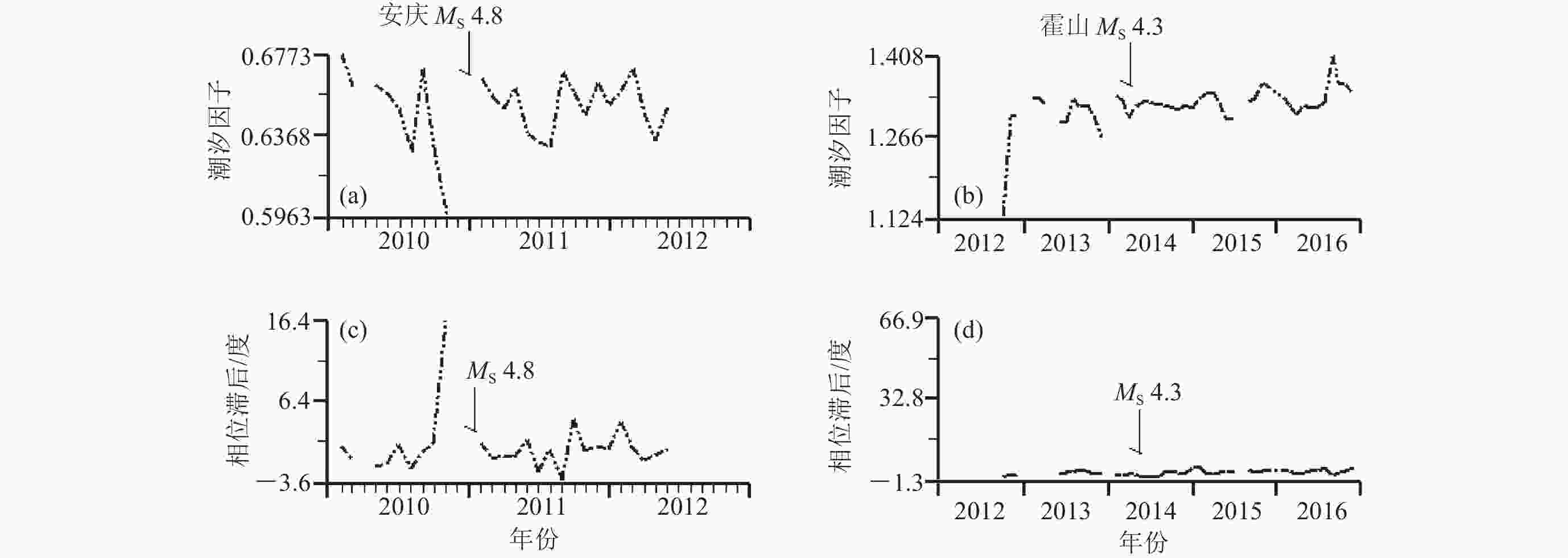

图 9 剔除干扰数据后的潮汐分析结果

下载: 全尺寸图片幻灯片

参考文献(13)

[1]	赵楠,江沛春,李罡风. 六安地震台井下体应变观测与资料初析[J]. 华南地震,2010,30(3):105-110
[2]	郑兆苾,庆梅,李敏莉. 霍山窗与华东中强地震关系研究[J]. 地震学刊,1999(2):2-9
[3]	缪鹏,王行舟,洪德全,等. " 霍山震情窗”动力学背景及预测意义分析[J]. 中国地震,2014,30(4):534-542
[4]	中国地震局监测预报司. 地形变测量[M]. 北京: 地震出版社, 2008
[5]	李兰生,高力,赵钊,等. 气压对徐州地区三套体应变仪不同影响原因的分析[J]. 国际地震动态,2012(11):23-28
[6]	江昊琳,沈红会,丁烨,等. 六合台体应变降雨干扰影响特征[J]. 内陆地震,2015,29(4):345-352
[7]	刘川琴,李发,金艳,等. 安徽钻孔体应变与降雨、地下水位关系的研究[J]. 大地测量与地球动力学,2016,36(10):933-935
[8]	刘川琴,裴红云,隆爱军,等. 安徽省TJ-Ⅱ型钻孔体应变观测资料干扰分析[J]. 华南地震,2016,36(3):72-78
[9]	刘川琴,金艳,裴红云,等. 大蜀山地震台钻孔体应变观测综合分析[J]. 华南地震,2015,35(3):34-39
[10]	张凌空,牛安福,闫伟,等. Sacks体应变仪日波、半日波观测值影响因素分析[J]. 大地测量与地球动力学,2008,28(2):28-33
[11]	卢双苓,于庆民,曲保安,等. 山东数字化钻孔体应变观测的干扰异常分析[J]. 西北地震工程学报,2010,32(2):186-190
[12]	李正媛,陈鹏,林穗平,等. 川滇强震震源区形变潮汐短临变化特征[J]. 大地测量与地球动力学,2003,23(2):55-60
[13]	吕品姬,张燕子,赵莹,等. 巴东M_S5.1地震前的潮汐形变观测异常分析[J]. 大地测量与地球动力学,2014,34(3):52-54,58
