华南模型与AH2015模型在安徽区域地震定位中的对比研究

谢石文; 周冬瑞; 袁勇; 许强平; 韩成成; 王琐琛

doi:10.3969/j.issn.2096-7780.2021.08.001

华南模型与AH2015模型在安徽区域地震定位中的对比研究

doi: 10.3969/j.issn.2096-7780.2021.08.001

1.
安徽省地震局，合肥 230031
2.
嘉山地震台，安徽明光 239400
3.
安徽省地质矿产勘查局327地质队，合肥 230011

基金项目: 中国地震局“监测、预报、科研”三结合课题（3JH-202001042）与安徽省地震局地震科研青年基金（20210601）联合资助

详细信息

作者简介:
谢石文（1989-），男，工程师，主要从事地震监测方面相关研究。E-mail：ECITxshw@163.com

通讯作者:
周冬瑞（1990-），男，工程师，主要从事地震监测方面相关研究。E-mail：332086433@qq.com

中图分类号: P315
计量
- 文章访问数: 184
- HTML全文浏览量: 83
- PDF下载量: 9
出版历程
- 收稿日期: 2021-05-06
- 修回日期: 2021-08-11

The comparative research of South China model and AH2015 model in Anhui regional seismic location

1.
Anhui Earthquake Agency，Hefei 230031，China
2.
Jiashan Seismic Station，Mingguang Anhui 239400，China
3.
No.327 Geological Team，Bureau of Geology and Mineral Exporation of Anhui Province，Hefei 230011，China

摘要

摘要: 本文选取了2010—2018年发生于安徽区域的M_S2.0以上地震102次，使用单纯形定位法、Hyposat和Locsat定位程序分别配置华南模型与AH2015模型对其进行重定位。统计定位残差和定位深度，对比分析两种模型在安徽区域地震定位中的应用效果，同时对流动台反演深度进行精细分析。结果表明，使用AH2015模型在安徽区域的地震定位中残差更小，定位深度更符合真实深度，比华南模型更适用于安徽区域的地震定位研究。
- 地震定位 /
- 华南模型 /
- AH2015模型
Abstract: In this article, We selected 102 earthquakes above M_S2.0 that occurred in Anhui region from 2010 to 2018, and re-located them using the simple locating method, Hyposat, and Locsat localization program with the South China model and AH2015 model respectively. The positioning residuals and depths of earthquakes are obtained and the application effects on earthquake location of the two models in Anhui region are analyzed and discussed. The inversion depths of mobile stations were used for fine analysis. The results show that the AH2015 model is more suitable than the South China model for seismic localization in Anhui area because the residuals are smaller and the localization depth is more consistent with the real depth.
- earthquake location /
- South China model /
- AH2015 model

HTML全文

图 1 安徽省主要断裂分布图

Figure 1. Main fault distribution in Anhui Province

下载: 全尺寸图片幻灯片

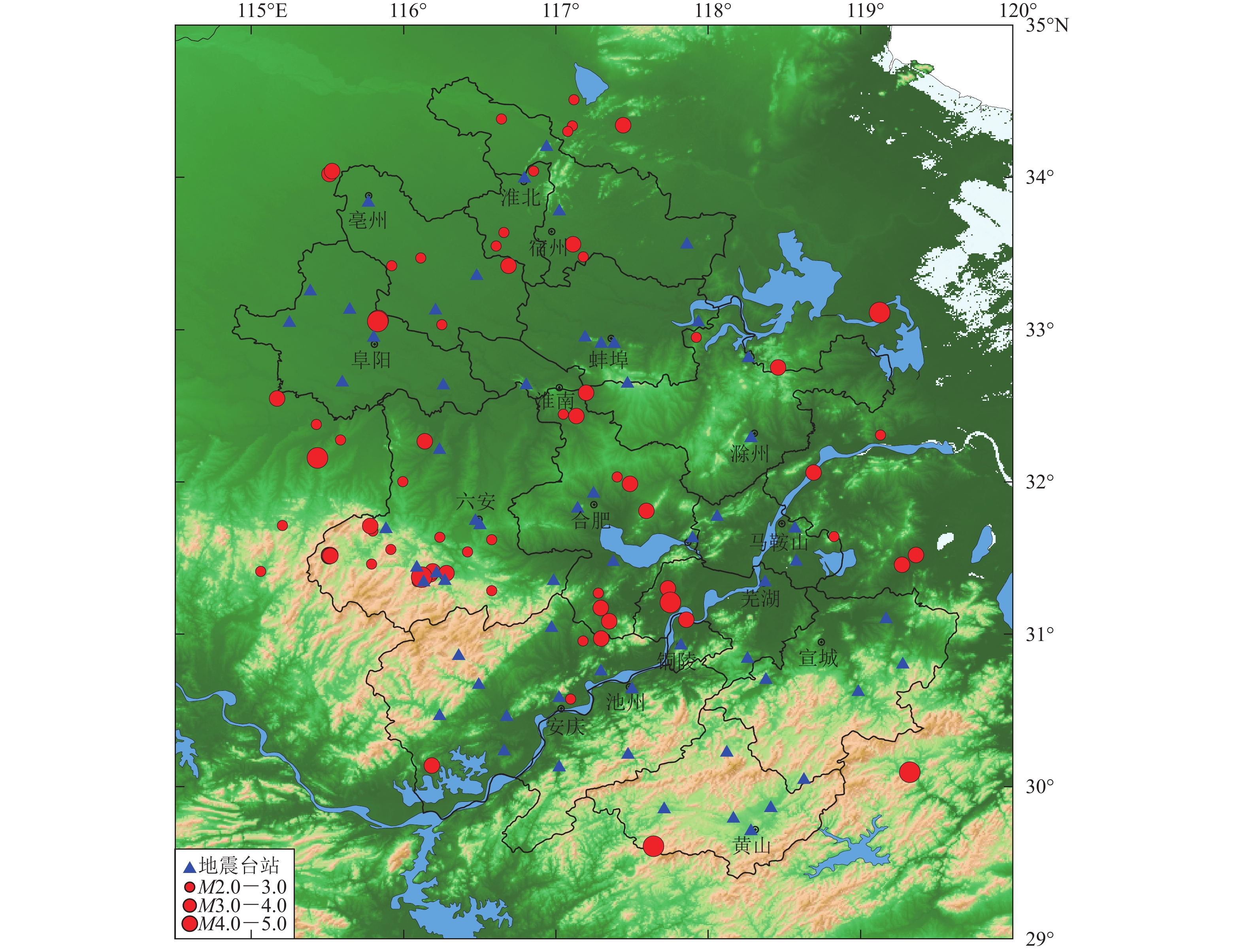

图 2 2010—2018年安徽区域M_S≥2.0地震震中分布图

Figure 2. Epicenter distribution of earthquakes above M_S2.0 in Anhui region from 2010 to 2018

下载: 全尺寸图片幻灯片

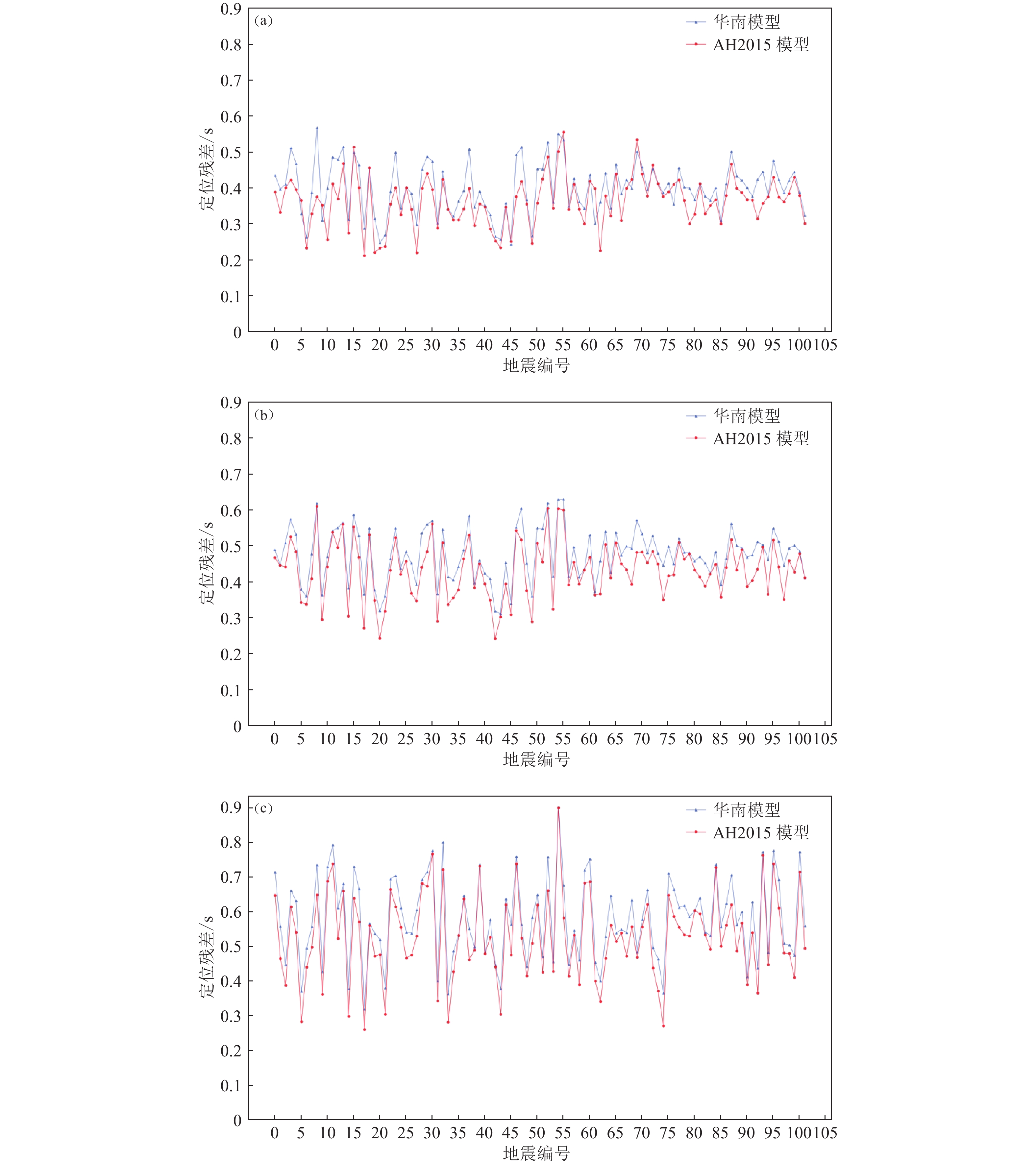

图 3 （a）单纯形法定位残差分布图；（b）Hyposat定位残差分布图；（c）Locsat定位残差分布图

Figure 3. （a）Distribution of simplex positioning residuals；（b）Distribution of Hyposat positioning residuals；（c）Distribution of Locsat positioning residuals

下载: 全尺寸图片幻灯片

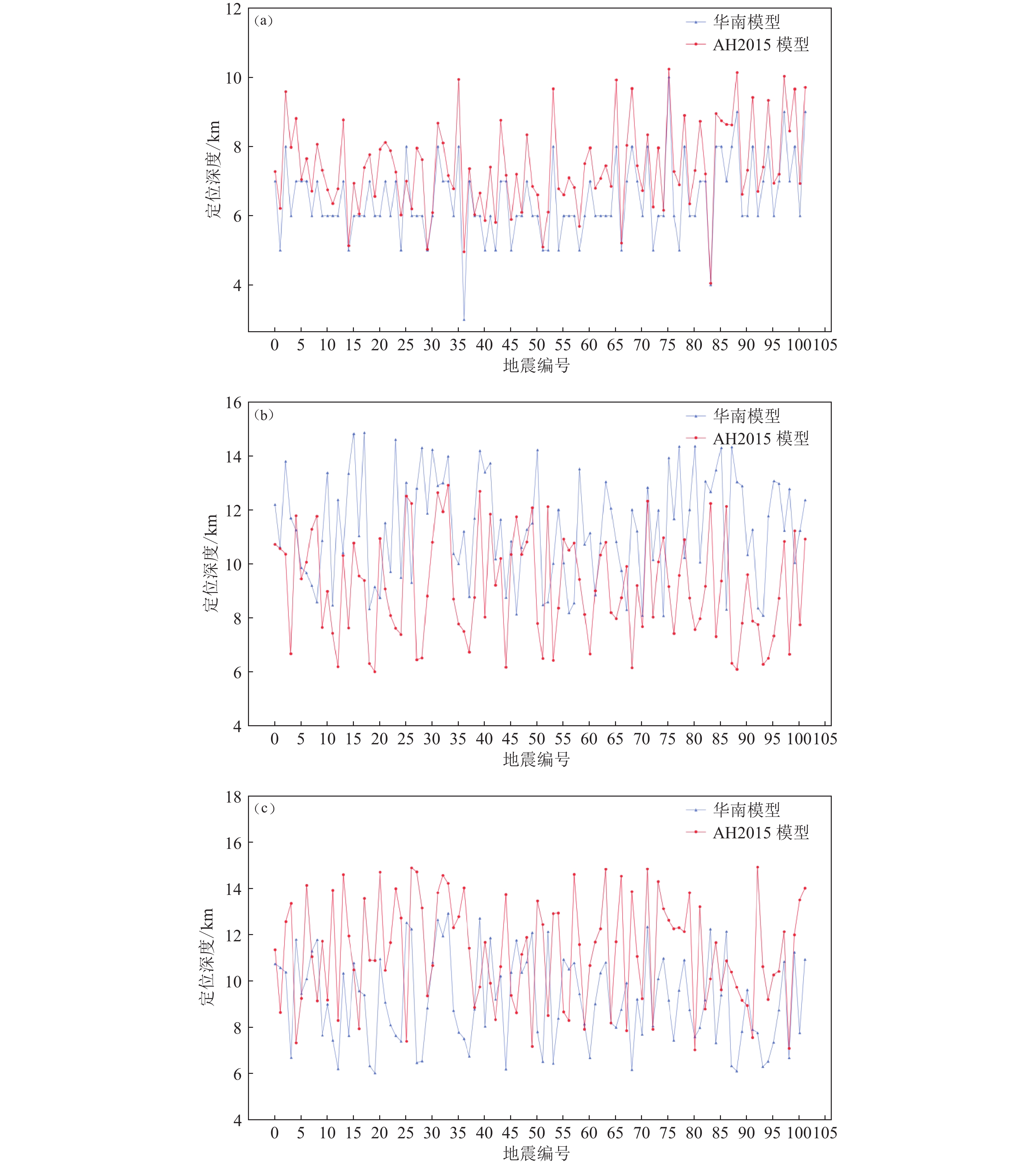

图 4 （a）单纯形法定位深度分布图；（b）Hyposat定位深度分布图；（c）Locsat定位深度分布图

Figure 4. （a）Distribution of simplex positioning depth; （b）Distribution of Hyposat positioning depth; （c）Distribution of Locsat positioning depth

下载: 全尺寸图片幻灯片

表 1 华南模型和AH2015模型参数表

Table 1. South China and AH2015 model parameters

层号	华南模型			AH2015模型
层号	层厚/km	P波速度/km·s⁻¹	S波速度/km·s⁻¹	层厚/km	P波速度/km·s⁻¹	S波速度/km·s⁻¹
1	21	6.01	3.55	19	6.14	3.57
2	12	6.88	3.93	15	6.60	3.84
3		7.98	4.58		8.00	4.65

下载: 导出CSV

表 2 不同定位方法对应不同模型残差分布

Table 2. Different positioning methods correspond to different model residual distributions

	单纯形定位法		Hyposat定位法		Locsat定位法
	华南模型	AH2015模型	华南模型	AH2015模型	华南模型	AH2015模型
最小值/s	0.243	0.212	0.312	0.243	0.320	0.261
最大值/s	0.556	0.555	0.630	0.611	0.902	0.900
均值/s	0.399	0.363	0.477	0.432	0.582	0.531

下载: 导出CSV

表 3 霍山地区流动台反演地震深度对照表

Table 3. Mobile seismic station inversion seismic depth in Huoshan area

日期	时间	纬度/°N	经度/°E	台网定位深度/km	流动台反演深度/km	震级（M_L）	震中位置
2020-02-16	37:26.2	31.371	116.119	9	6.25	3.1	安徽霍山
2020-02-28	35:43.8	31.361	116.119	7	7.31	2.2	安徽霍山
2020-03-22	23:30.9	31.369	116.119	6	6.48	2.8	安徽霍山
2020-03-28	22:25.8	31.361	116.113	5	7.20	2.7	安徽霍山
2020-07-21	54:52.7	31.186	115.967	11	7.04	2.5	安徽霍山
2020-08-28	23:23.8	31.397	116.171	7	5.94	2.7	安徽霍山
2020-08-28	23:38.2	31.395	116.173	7	6.78	2.5	安徽霍山
2020-08-31	08:07.0	31.400	116.181	4	5.63	2.5	安徽霍山
2020-11-24	44:04.2	31.354	116.113	8	7.33	2.0	安徽霍山
2020-11-24	10:35.4	31.361	116.111	8	6.49	2.2	安徽霍山

下载: 导出CSV

参考文献(16)

[1]	赵烽帆,马婷,徐涛. 地震初至波走时的计算方法综述[J]. 地球物理学进展,2014,29(3):1102-1113 doi: 10.6038/pg20140313 Zhao Fengfan,Ma Ting,Xu Tao. A review of the travel-time calculation methods of seismic first break[J]. Progress in Geophysics,2014,29(3):1102-1113 doi: 10.6038/pg20140313
[2]	朱元清,赵仲和. 提高地震定位精度新方法的研究[J]. 地震地磁观测与研究,1997,18(5):59-67 Zhu Yuanqing,Zhao Zhonghe. The new method research of improving earthquake location accuracy[J]. Seismological and Geomangnetic Observation and Research,1997,18(5):59-67
[3]	安徽省地质矿产局. 安徽省区域地质志[M]. 中华人民共和国地质矿产部, 地质专报−区域地质第5号. 北京: 地质出版社, 1987 Bureau of Geology and Mineral Exporation of Anhui Province. Regional geology of Anhui province[M]. Beijing: Geological Publishing House, 1987
[4]	陆镜元. 安徽南部构造格局的演化[J]. 地质学报,1984,58(4):128-134 Lu Jingyuan. Tectonic framework in southern Anhui evolution[J]. Acta Geologica Sinica,1984,58(4):128-134
[5]	王长荣. 地震与安徽地震的地质构造背景[J]. 安徽师范大学学报(自然科学版),1974,2:89-94 Wang Changrong. Geological structure background of earthquakes and earthquakes in Anhui Province[J]. Journal of Anhui Normal University (Natural Science),1974,2:89-94
[6]	徐树桐,江来利,刘贻灿,等. 大别山区(安徽部分)的构造格局和演化过程[J]. 地质学报,1992,66(1):1-14 Xu Shutong,Jiang Laili,Liu Yican,et al. Tectonic framework and evolution of the Dabie mountains in Anhui,eastern China[J]. Acta Geological Sinica,1992,66(1):1-14
[7]	徐树桐,董树文,周海渊,等. 大别山东段(安徽)大别杂岩中的断层构造岩和推复构造[J]. 科学通报,1984,29(5):298-301 doi: 10.1360/csb1984-29-5-298 Xu Shutong,Dong Shuwen,Zhou Haiyuan,et al. Fault rocks and southward thrusting of Dabie complex in east Dabie mountains, Anhui, China[J]. Chinese Science Bulletin,1984,29(5):298-301 doi: 10.1360/csb1984-29-5-298
[8]	范玉兰,林纪曾,胡瑞贺,等. 华南地区近震走时表的研制[J]. 华南地震,1990,10(2):1-16 Fan Yulan,Lin Jizeng,Hu Ruihe,et al. The development of travel timetable for near in South China[J]. South China Journal of Seismology,1990,10(2):1-16
[9]	谢石文,韩成成,郁建芳,等. 基于Hyposat定位法的安徽区域一维速度模型研究[J]. 地球物理学进展,2016,31(6):2429-2437 doi: 10.6038/pg20160610 Xie Shiwen,Han Chengcheng,Yu Jianfang,et al. Research of Anhui regional crust 1D velocity model based on Hyposat positioning method[J]. Progress in Geophysics,2016,31(6):2429-2437 doi: 10.6038/pg20160610
[10]	谢石文,黄显良,杨波,等. 基于不同方法、地壳速度模型的地震定位研究及其在安徽地区的应用[J]. 华南地震,2018,38(1):95-100 Xie Shiwen,Huang Xianliang,Yang Bo,et al. Earthquake location research based on different methods the crustal velocity model and its application in Anhui[J]. South China Journal of Seismology,2018,38(1):95-100
[11]	谢石文,黄显良,袁勇,等. 不同地壳速度结构对安徽地区地震定位深度的影响[J]. 地震地磁观测与研究,2019,40(1):53-58 Xie Shiwen,Huang Xianliang,Yuan Yong,et al. The influence research of different velocity models on depth of seismic location in Anhui area[J]. Seismological and Geomangnetic Observation and Research,2019,40(1):53-58
[12]	Nelder J A,Mead R. A simplex method for function minimization[J]. The Computer Journal,1965,7(4):308-313 doi: 10.1093/comjnl/7.4.308
[13]	Geiger L. Probability method for the determination of earthquake epicenters from the arrival time only[J]. Bull. St. Louis Univ.,1912,8(1):56-71
[14]	Schweitzer J. HYPOSAT−An enhanced routine to locate seismic events[J]. Pure and Applied Geophysics,2001,158:277-289 doi: 10.1007/PL00001160
[15]	Bratt S R, Nagy W. LocSAT-event locator, Locsat_linux documentation[R]. 1991
[16]	李军辉,王行舟,洪德全,等. 安徽及邻区震源深度分布特征研究[J]. 防灾科技学院学报,2011,13(3):15-20 Li Junhui,Wang Xingzhou,Hong Dequan,et al. Distribution of focal depths after relocation in Anhui and adjacent regions[J]. Journal of Institute of Disaster Prevention,2011,13(3):15-20
