Research on practical technology of transportable seismic observation
-
摘要: 根据地震流动观测实践经验，归纳总结了地震流动观测在提升地震监测能力，开展地震科学研究方面的作用和意义。着重介绍根据不同地区日照情况和设备功耗水平，确定流动地震台站关键设备参数的方法；针对流动观测特点设计制作地震流动观测防护装置、专用底座和集成装置；通过开展软土场地和水泥地面对比观测，分析两种观测环境下背景噪声特点，为改进和发展地震流动观测实用技术拓宽思路。Abstract: By summarizing the practical experience of seismic observation, the significance of transportable seismic observation in improving the monitoring ability of seismic network and promoting seismic scientific research is obvious. For the practical application in different areas, the methods which can be used to determine the key technical parameters of the transportable seismic station according to the sunlight condition and device power consumption are introduced. A seismograph protection device, a base for seismograph and an integrated auxiliary equipment are designed according to the characteristics of transportable seismic observation. Through comparative observation we analyze the characteristics of background seismic noise in soft soil and hard soil, and expand the idea for improving and developing the transportable seismic observation.
-

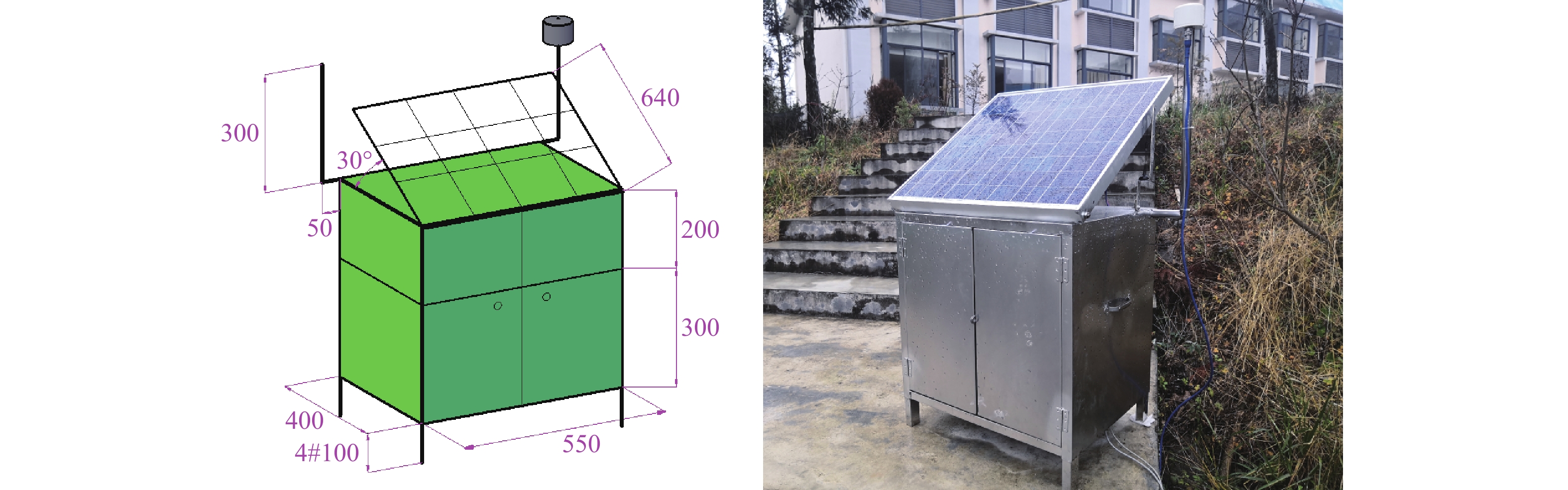

图 2 地震计保护装置设计图及实物图
Figure 2. Design drawing and physical picture of seismograph protection device

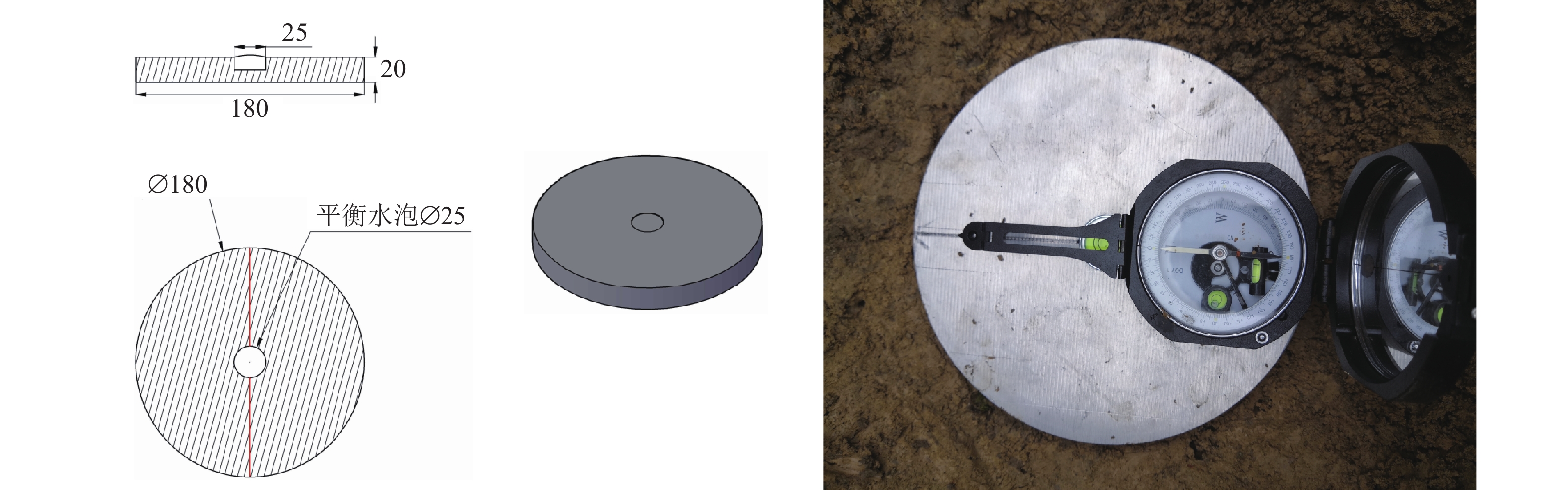

图 3 地震计专用底座设计图及实物图
Figure 3. Design drawing and physical picture of special base for seismograph
表 1 全国太阳辐照情况
Table 1. Solar radiation in China
地区分类 全年日照
时间/h年辐射量/
（kWh·m−2）标准光照平均
日照时间/h主要地区 Ⅰ类地区 3200—3300 1860—2330 5.74 青藏高原、甘肃北部、宁夏北部和新疆南部等 Ⅱ类地区 3000—3200 1630—1860 4.78 河北西北部、山西北部、内蒙古南部、宁夏南部、甘肃中部、青海东部、西藏东南部和新疆南部等 Ⅲ类地区 2200—3000 1390—1630 4.14 山东、河南、河北东南部，山西南部、新疆北部、吉林、辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南部、江苏北部、安徽北部等 Ⅳ类地区 1400—2200 1160—1390 3.49 长江中下游、福建、浙江和广东的一部分地区 Ⅴ类地区 1000—1400 933—1160 2.87 四川、贵州、重庆 注：此表根据文献[9]论文资料计算整理，平均值保留两位小数
下载: 导出CSV
表 2 地震流动观测设备参数计算表
Table 2. Parameter calculation of transportable seismic observation equipment
地区分类 设备 本地存储数据功耗等级 实时传输数据功耗等级 2 W 4 W 6 W 8 W 10 W 12 W Ⅰ类地区（1天阴雨） 太阳能板功率P/W 15 30 45 60 75 90 电池容量Q/Ah 14 28 41 55 69 83 Ⅱ类地区（2天阴雨） 太阳能板功率P/W 18 36 54 72 90 108 电池容量Q/Ah 21 41 62 83 103 124 Ⅲ类地区（3天阴雨） 太阳能板功率P/W 21 41 62 83 104 125 电池容量Q/Ah 28 55 83 110 138 165 Ⅳ类地区（4天阴雨） 太阳能板功率P/W 25 49 74 98 123 147 电池容量Q/Ah 34 69 103 138 172 206 Ⅴ类地区（5天阴雨） 太阳能板功率P/W 30 60 90 120 150 180 电池容量Q/Ah 41 83 124 165 206 248 注：计算太阳能板功率和蓄电池容量时均进行四舍五入取整计算
下载: 导出CSV
-
[1] 杨建思,徐志强,姜旭东,等. 文安地震现场观测与思考[J]. 国际地震动态,2006(8):26-29 [2] 赵永海,吴哲. 青海省流动测震台网观测系统的建设与应用[J]. 高原地震,2019,31(1):59-62 doi: 10.3969/j.issn.1005-586X.2019.01.012 [3] 张璐,舒优良,李垚奇,等. 地震应急流动观测系统的组建与应用[J]. 高原地震,2019,31(3):30-33 doi: 10.3969/j.issn.1005-586X.2019.03.006 [4] 林伟,李敬,刘少文,等. 东源M4.8级地震现场流动监测的作用[J]. 华南地震,2012,32(增刊):29-37 [5] 马红虎,党文杰,程旭东,等. 以云南亚失稳台阵为例浅谈流动台站勘选[J]. 高原地震,2018,30(4):28-34 doi: 10.3969/j.issn.1005-586X.2018.04.006 [6] 赵金良,李秀芝,孙苗苗,等. 地震采集设备太阳能供电系统的开发[J]. 电力自动化,2018(3):101-102 [7] 成诚,刘庆红,窦立婷,等. 太阳能供电系统在多分量钻孔形变台站的应用[J]. 山西地震,2018(1):53-56 doi: 10.3969/j.issn.1000-6265.2018.01.015 [8] 刘华. 太阳能供电系统设计与研究[J]. 通讯世界,2016(12):125-126 doi: 10.3969/j.issn.1006-4222.2016.12.097 [9] 王峥,任毅. 我国太阳能资源的利用现状与产业发展[J]. 资源与产业,2010,12(2):89-92 doi: 10.3969/j.issn.1673-2464.2010.02.018 [10] 韩晓飞. 无人地震台站太阳能供电电源的使用与维护[J]. 通信电源技术,2014,31(4):136-137,139 doi: 10.3969/j.issn.1009-3664.2014.04.048 [11] 杨晓宇,王运涛. 通信基站太阳能供电系统设计[J]. 电力系统通信,2007,28(6):47-50,63 doi: 10.3969/j.issn.1005-7641.2007.06.012 [12] 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会. 地震测震台站观测环境技术要求[S]. 北京: 中国标准出版社, 2004: 1-20 [13] 葛洪魁,陈海潮,欧阳飚,等. 流动地震观测背景噪声的台基响应[J]. 地球物理学报,2013,56(3):857-868 doi: 10.6038/cjg20130315 [14] 张宇,康建红,张晨侠,等. 吉林测震台网数字台站台基噪声功率谱分析[J]. 地震地磁观测与研究,2013,34(3/4):118-121 [15] 杨龙翔,王志铄,贾漯昭,等. 河南省测震台网背景噪声特征分析[J]. 大地测量与地球动力学,2015,35(3):543-546 -
