京沪高铁干扰地电场观测的实验研究

陈志刚 徐学恭 马永 康健 张明东

陈志刚, 徐学恭, 马永, 康健, 张明东. 京沪高铁干扰地电场观测的实验研究[J]. 地震科学进展, 2019, (12): 36-42. doi: 10.3969/j.issn.0253-4975.2019.12.006
引用本文: 陈志刚, 徐学恭, 马永, 康健, 张明东. 京沪高铁干扰地电场观测的实验研究[J]. 地震科学进展, 2019, (12): 36-42. doi: 10.3969/j.issn.0253-4975.2019.12.006
Zhigang Chen, Xuegong Xu, Yong Ma, Jian Kang, Mingdong Zhang. Experimental study on interference of Beijing—Shanghai high-speed railway in geoelectric field observation[J]. Progress in Earthquake Sciences, 2019, (12): 36-42. doi: 10.3969/j.issn.0253-4975.2019.12.006
Citation: Zhigang Chen, Xuegong Xu, Yong Ma, Jian Kang, Mingdong Zhang. Experimental study on interference of Beijing—Shanghai high-speed railway in geoelectric field observation[J]. Progress in Earthquake Sciences, 2019, (12): 36-42. doi: 10.3969/j.issn.0253-4975.2019.12.006

京沪高铁干扰地电场观测的实验研究

doi: 10.3969/j.issn.0253-4975.2019.12.006
基金项目: 京沪高铁干扰地电场观测的实验研究(CEA-JC/3JH-16021X)资助。
详细信息
    通讯作者:

    陈志刚,e-mail:chenzhigang840@sohu.com

  • 中图分类号: P315.6

Experimental study on interference of Beijing—Shanghai high-speed railway in geoelectric field observation

  • 摘要: 现有地震观测国家标准分别给出了地磁、地电场、地电阻率对电气化铁路运输系统的有效避让距离,是在牵引功率不超过6 000 kVA的条件下[1],而京沪高铁的最高牵引功率为19 200 kVA,并且京沪高铁系统与普通电气化铁路系统存在着诸多不同,且已有标准也是很多年前测试的结果,当时所用仪器精度和测试的场地背景噪声,和当前监测使用仪器的精度和观测背景噪声,因仪器制造技术的进步和国家经济的快速发展,也是有很大的不同,故已有实验标准,虽仍具有参照意义,但无法完全按照这个标准选择场地和建设。本研究选择京沪高铁作为测试对象,通过野外场地观测实验,取得高铁对地电场观测的影响数据,通过专业数据软件分析、计算,获取京沪高铁运行对地电场观测所造成影响的范围、干扰形态及幅度,并通过FFT分析其频谱特征。

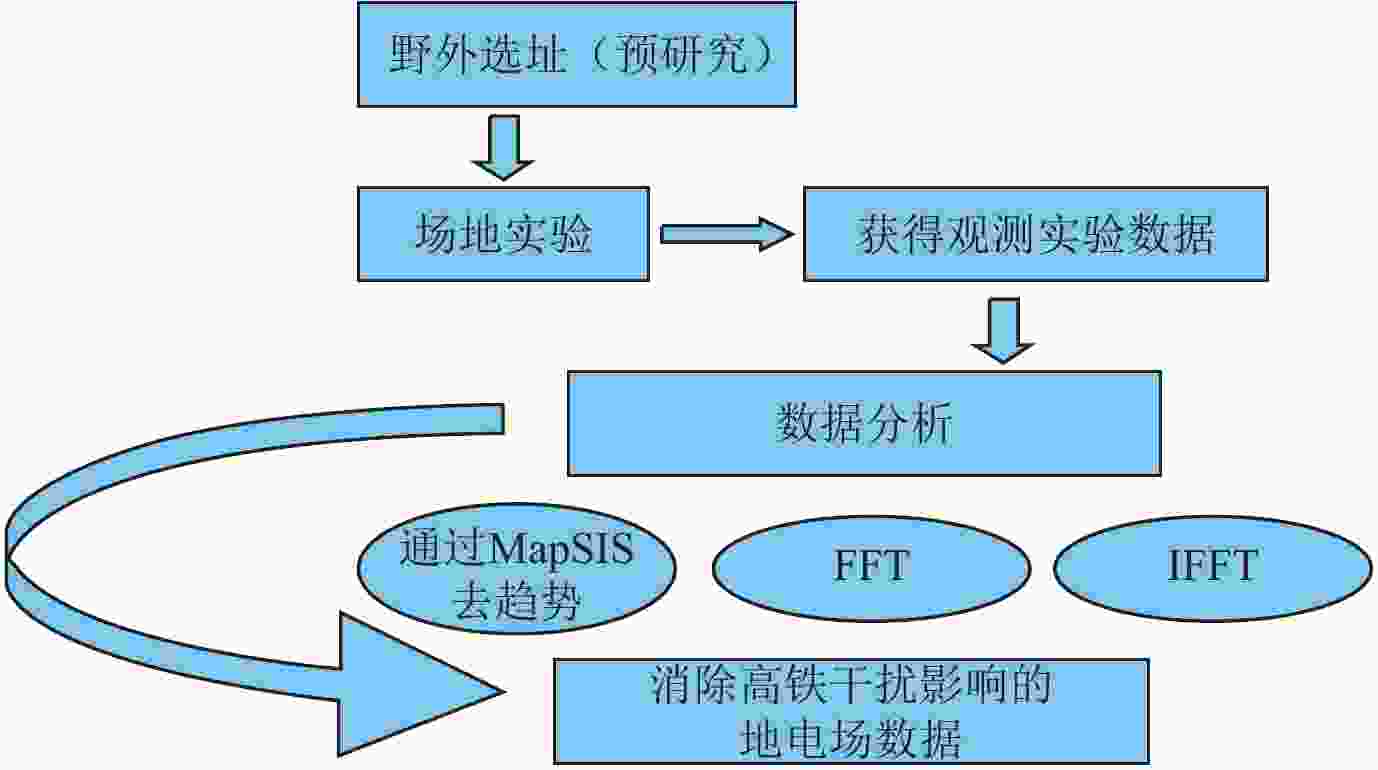

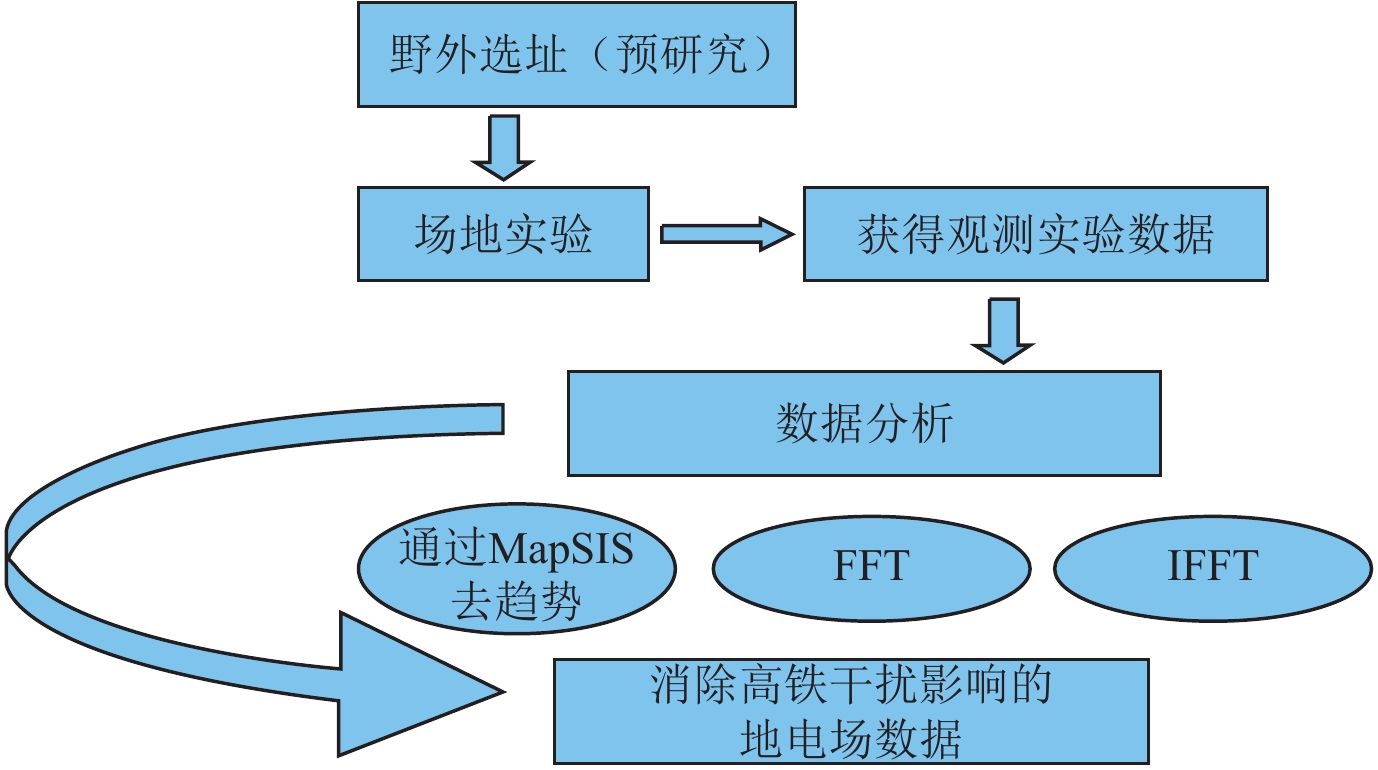

  • 图  1  高铁实验研究流程

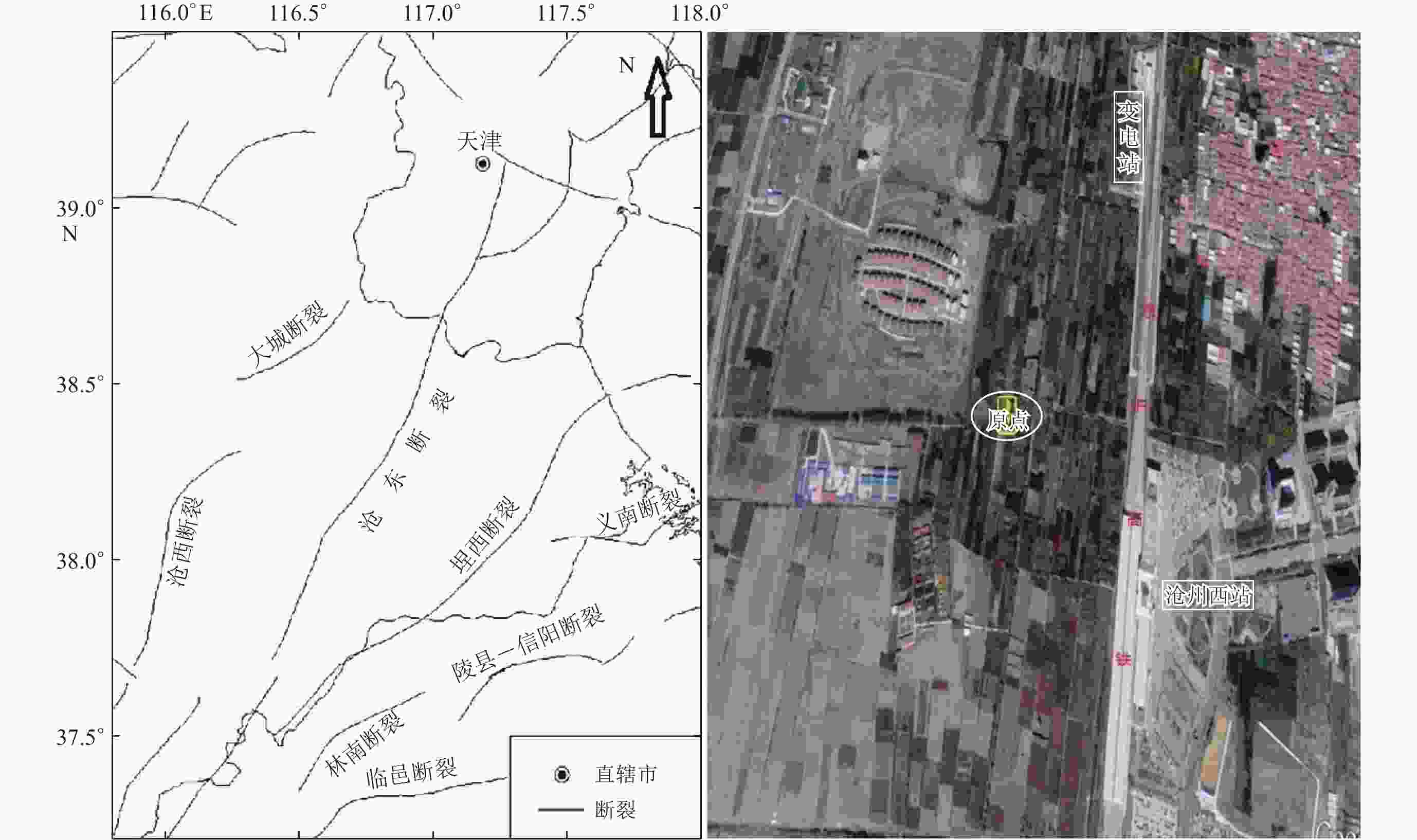

    图  2  实验场地地质情况及谷歌地图

    图  3  实验场地情况之一(沧州西站400 m)

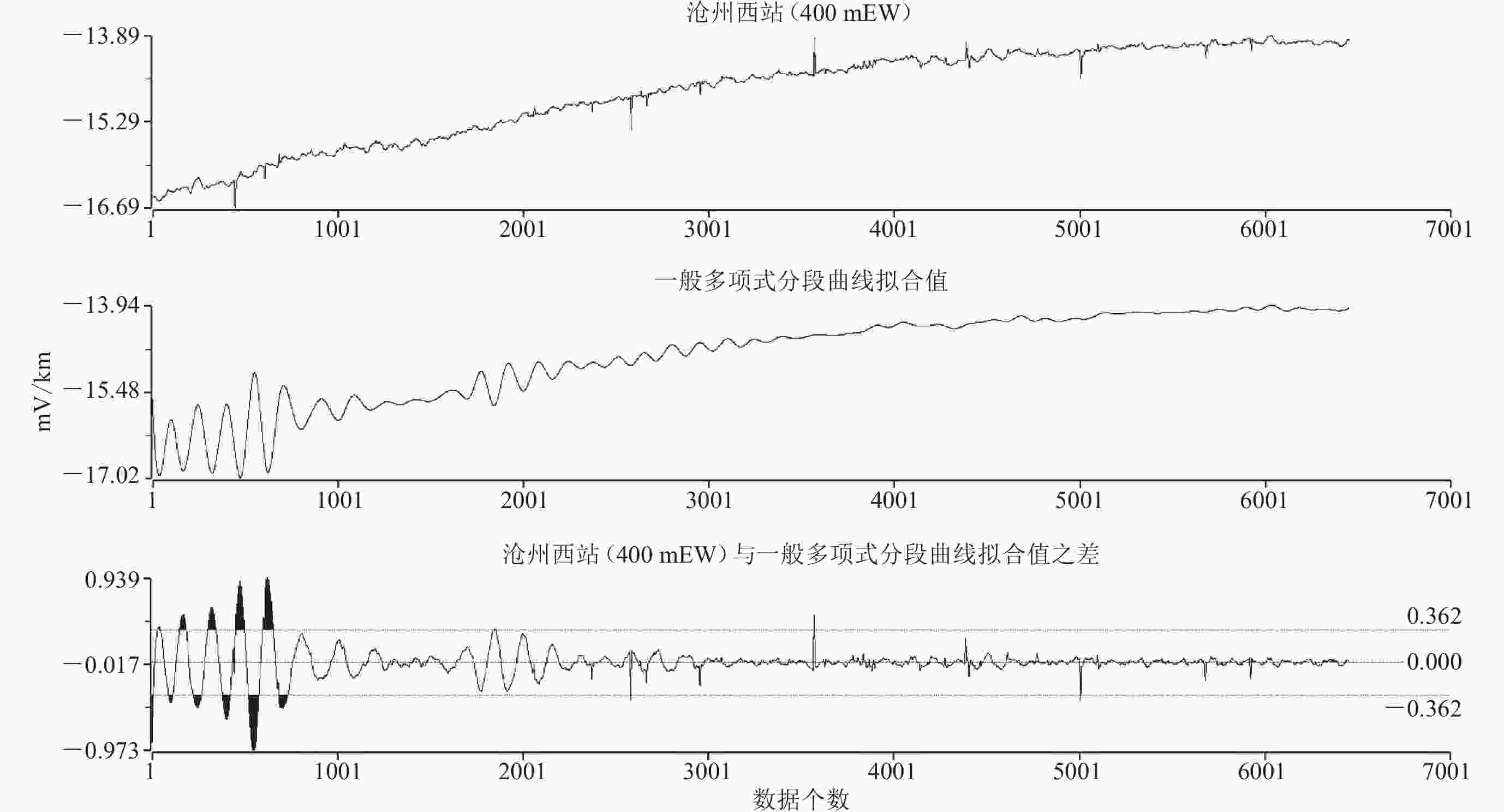

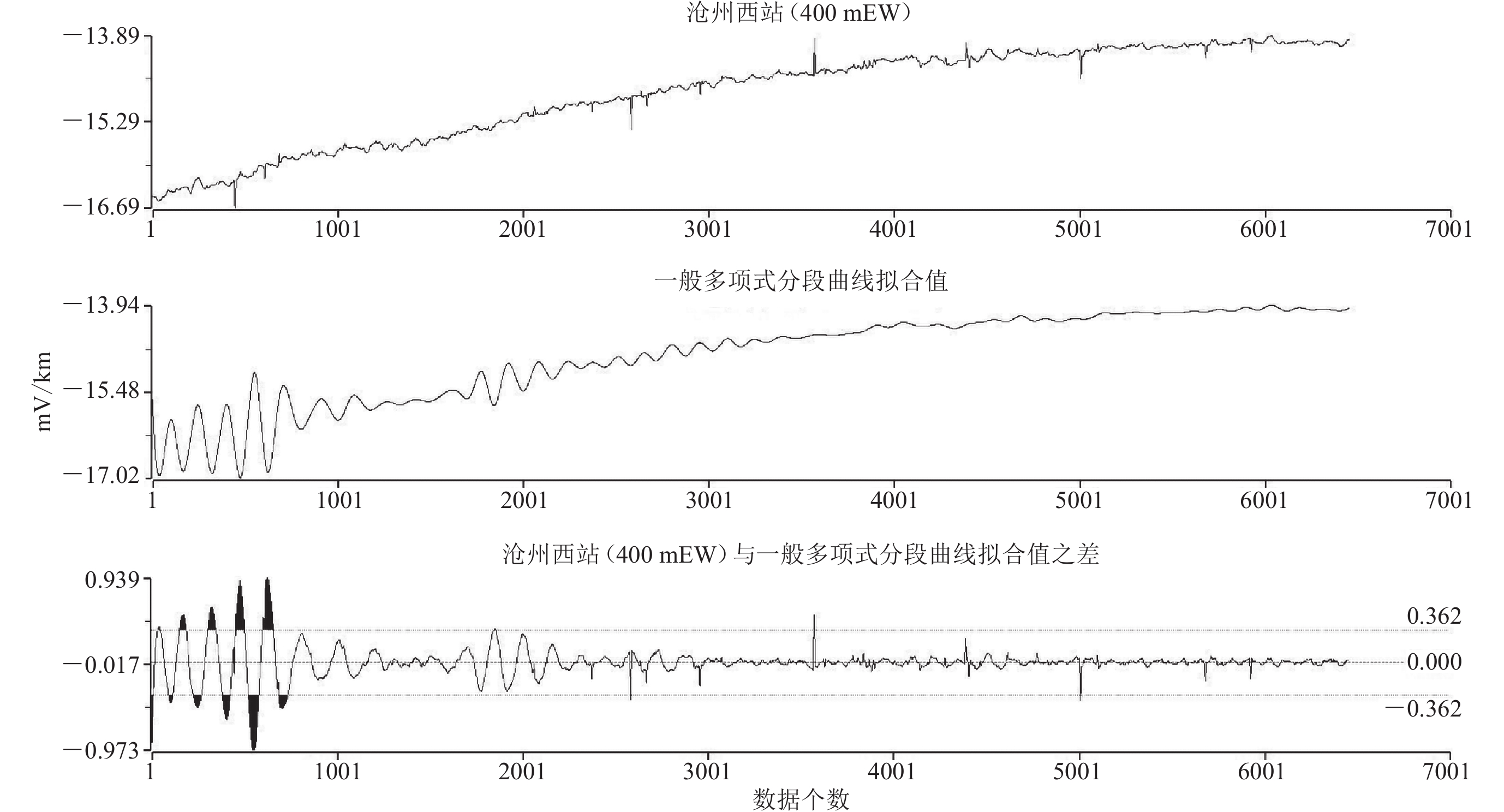

    图  4  实验数据干扰曲线(沧州西站400 mEW)

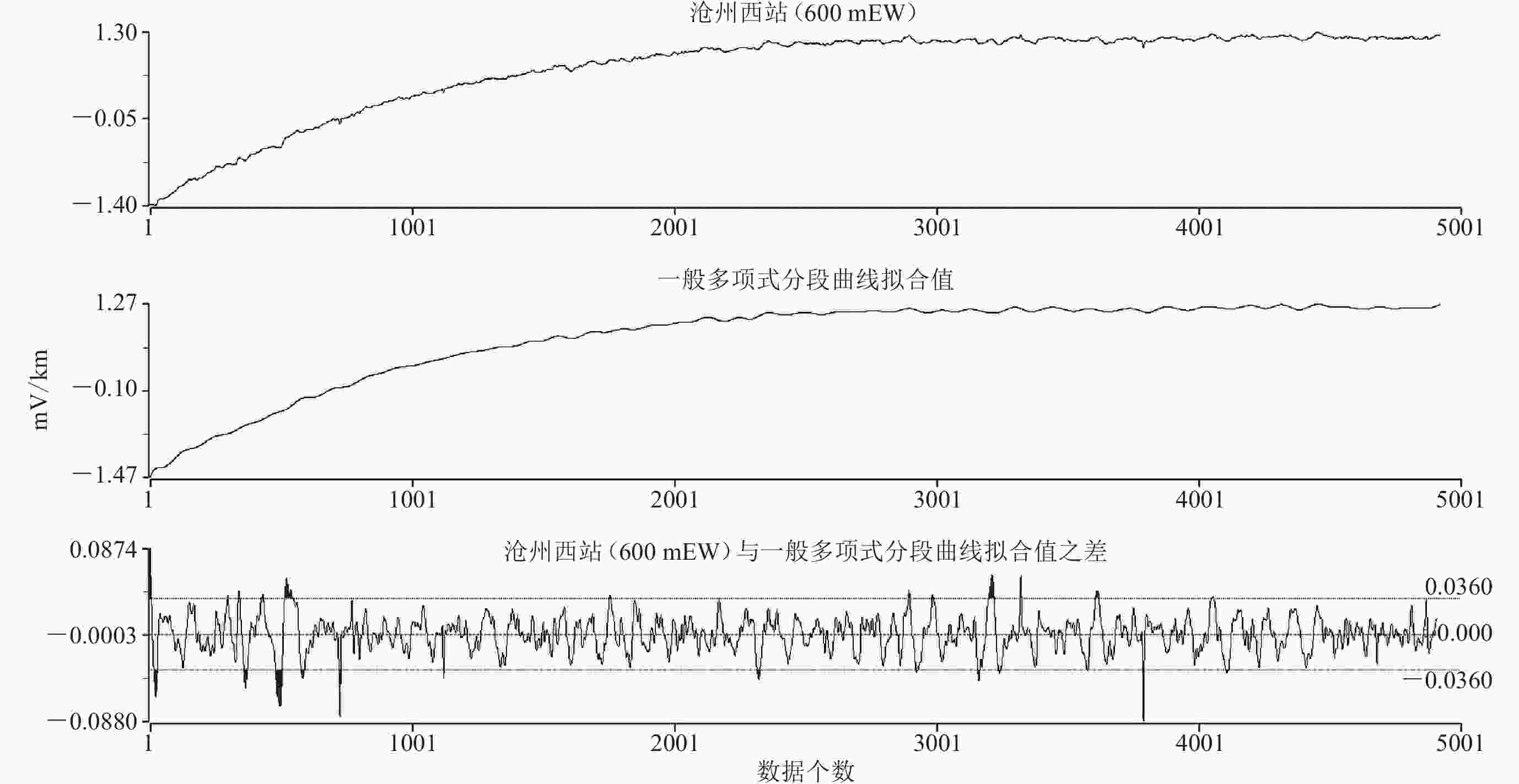

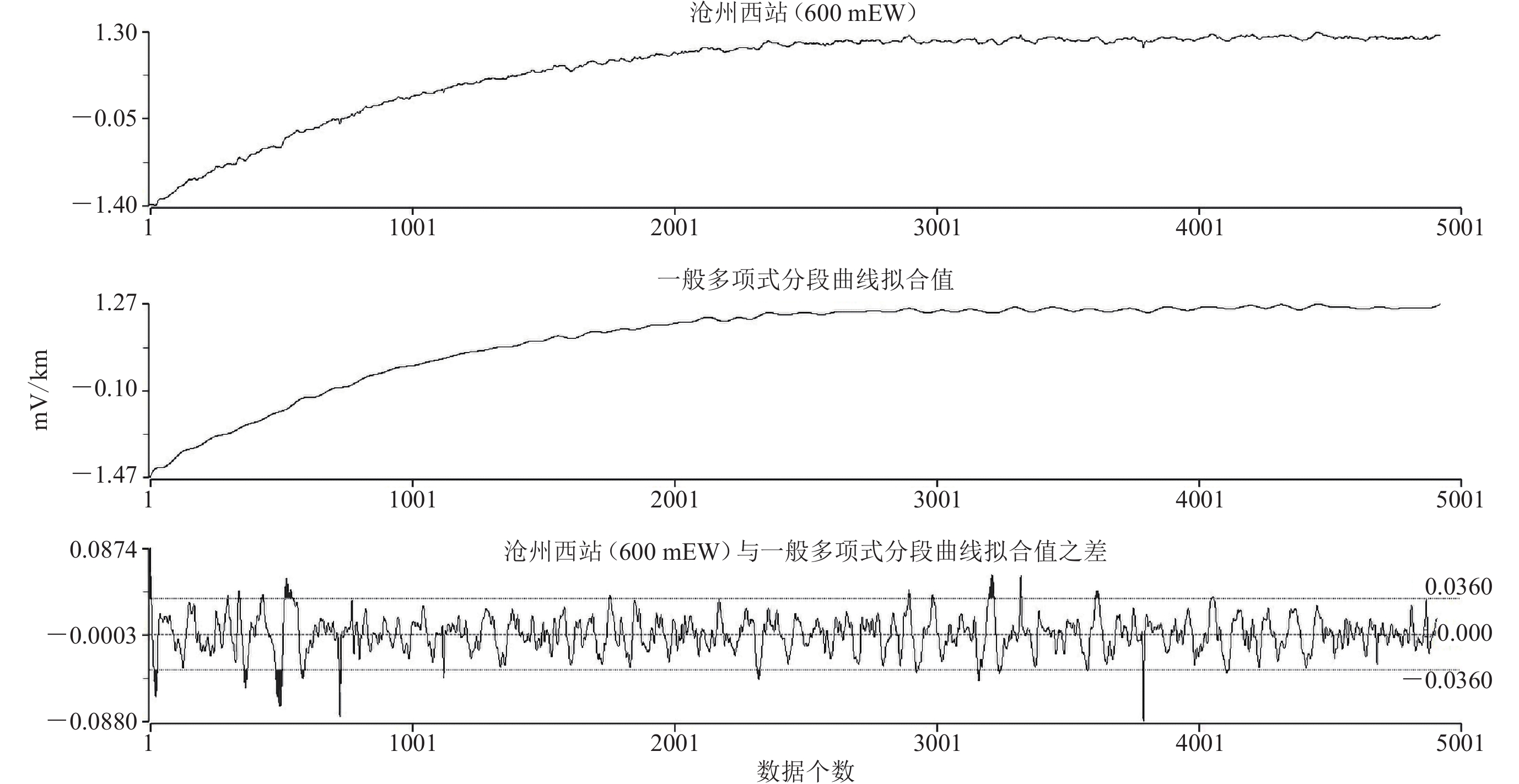

    图  5  实验数据干扰曲线(沧州西站600 mEW)

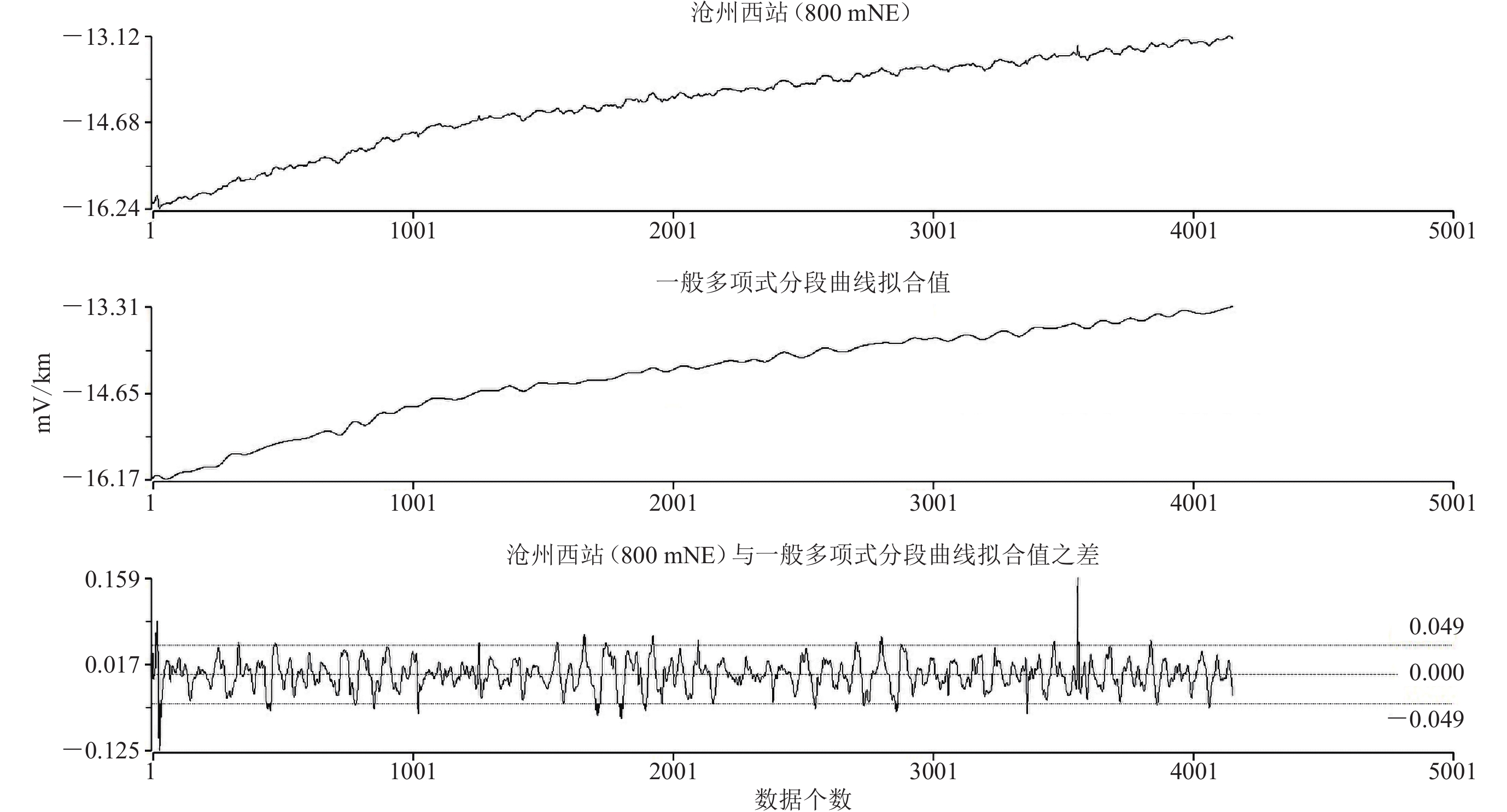

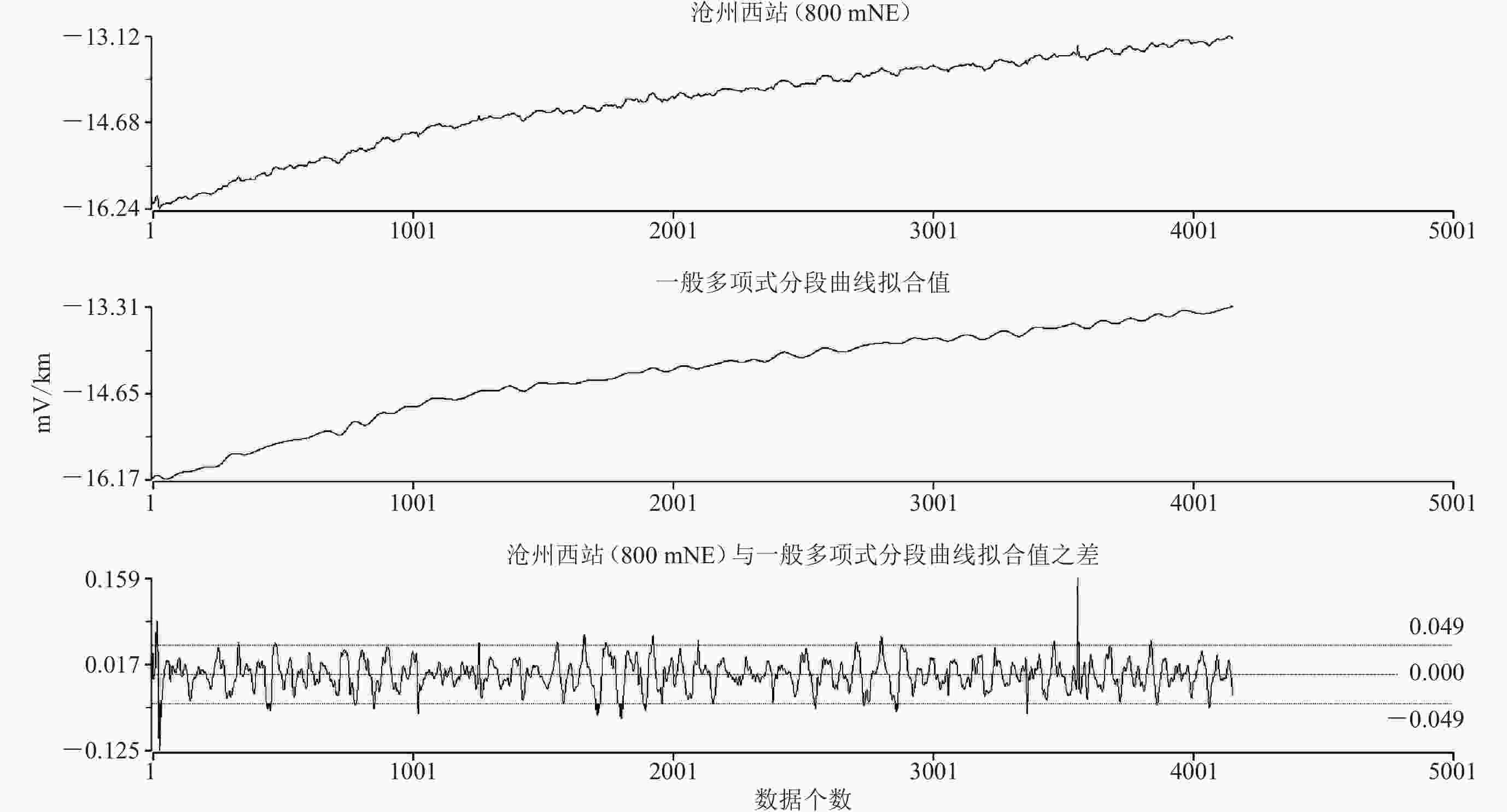

    图  6  实验数据干扰曲线(沧州西站800 mNE)

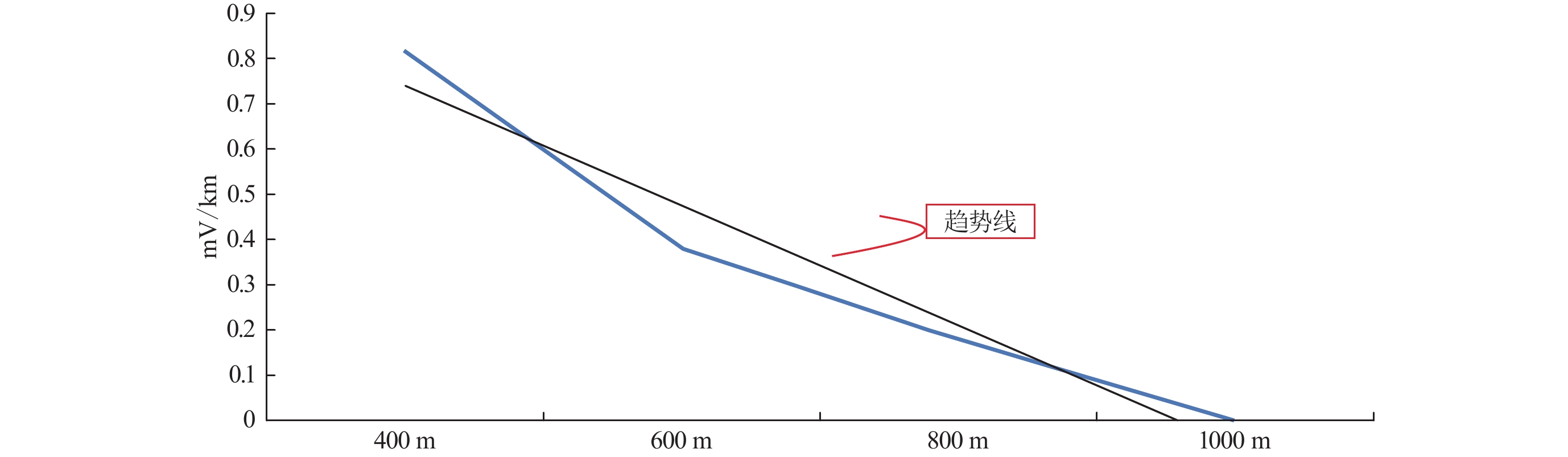

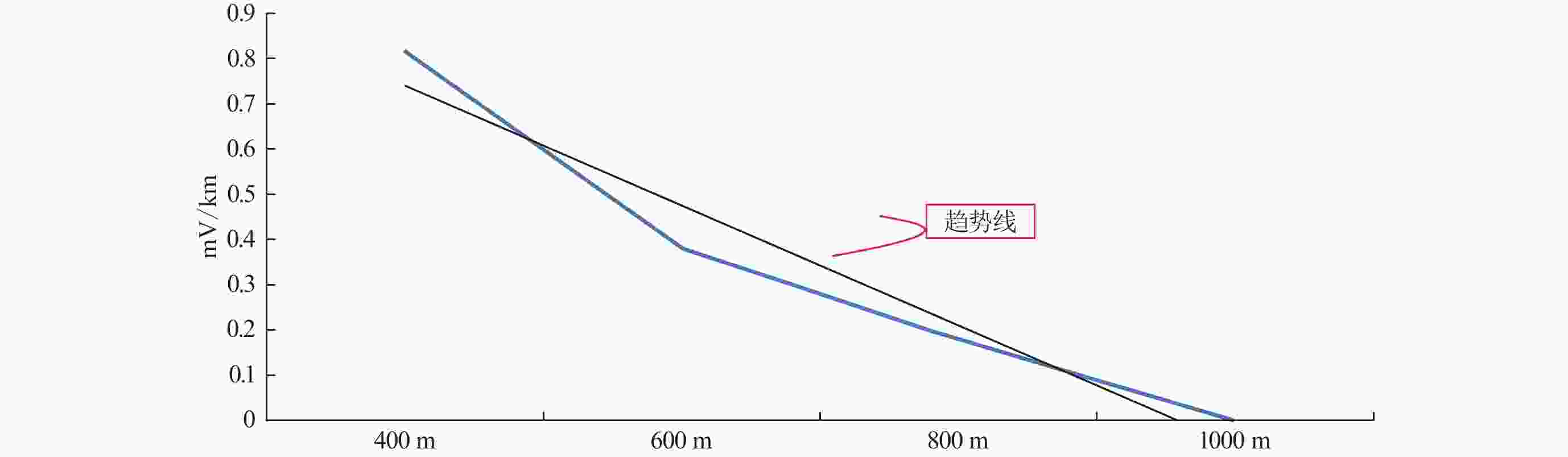

    图  7  高铁干扰地电场观测幅度衰减曲线

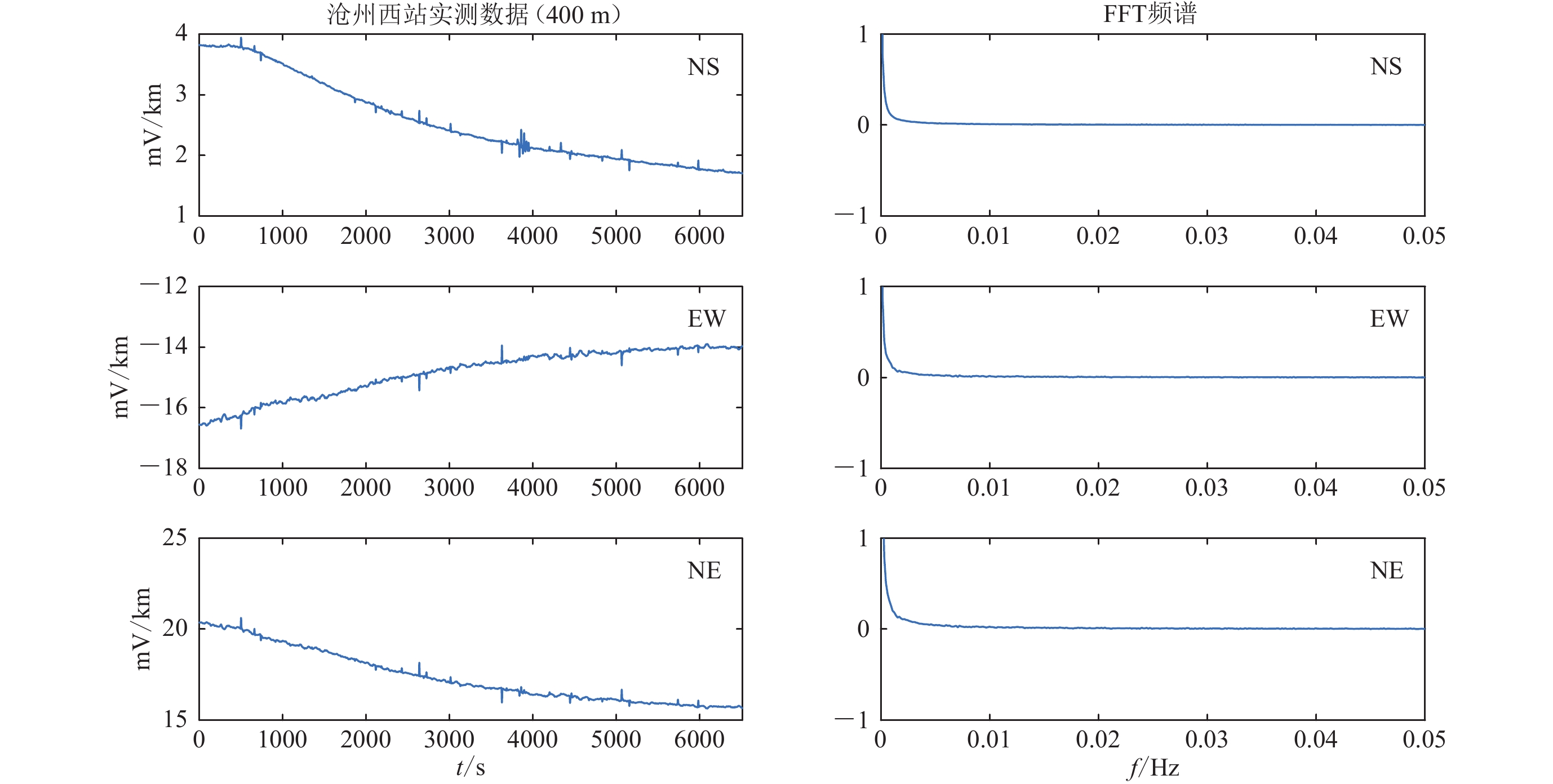

    图  8  高铁干扰的谱分析(沧州西站400 m)

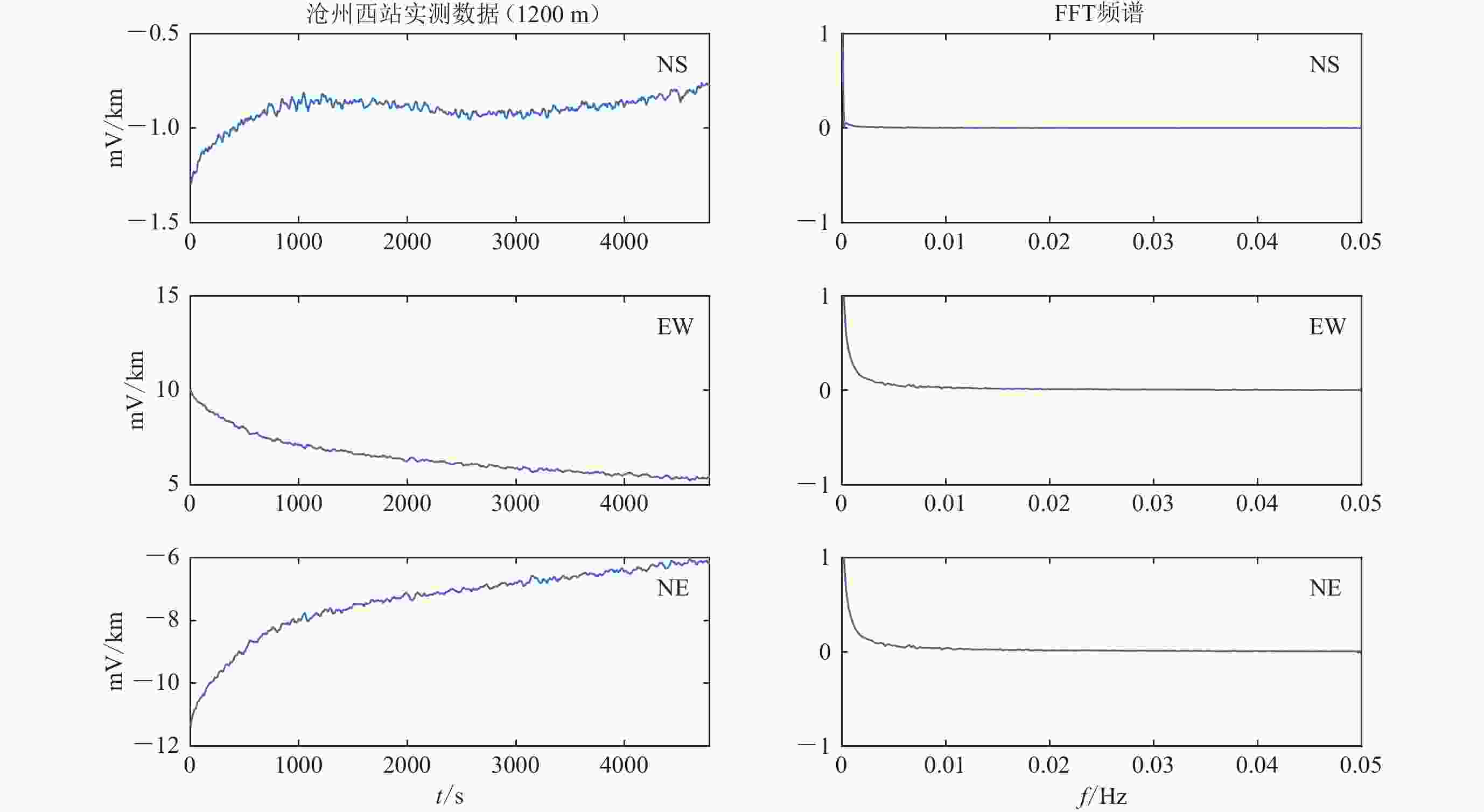

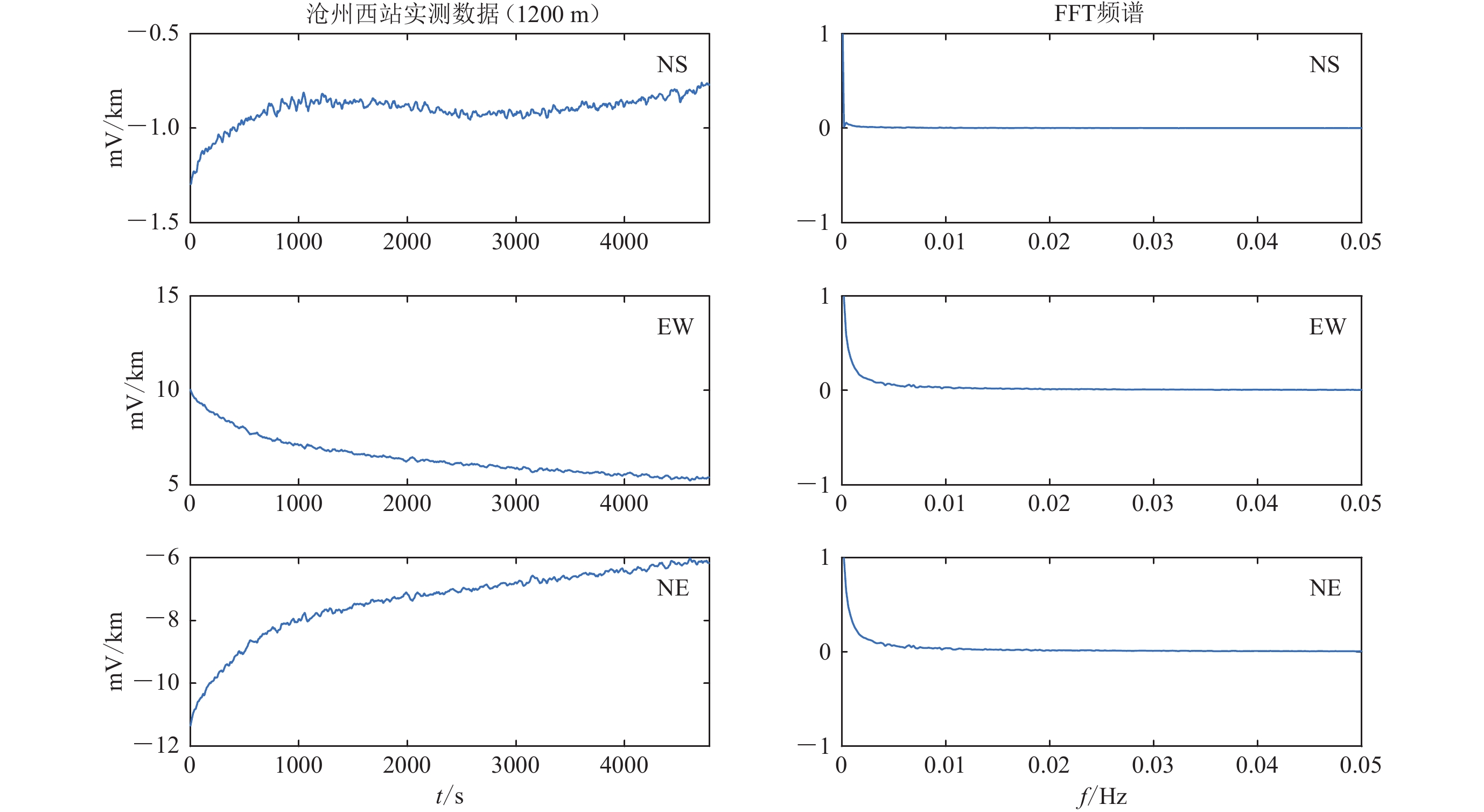

    图  9  高铁干扰的谱分析(沧州西站1 200 m)

    表  1  实验结果统计(沧州西站)

    测向 400 m (max) 600 m (max) 800 m (max) 1 000 m (max) 1 200 m (max) 干扰形态
    NS 0.285 0.087 0.032 0.0 0.0 尖峰
    EW 0.556 0.380 0.154 0.0 0.0
    NE 0.815 0.191 0.179 0.0 0.0
    下载: 导出CSV
  • [1] 中国地震局. 地震及前兆数字观测技术规范(电磁观测)[M]. 北京: 地震出版社, 2001
    [2] 陈志刚,田山,徐学恭,等. 地电场观测漏电干扰的排查一例[J]. 华北地震科学,2012,30(4):44-48
    [3] 陈志刚,邵永新,张磊,等. 唐山M4.8级和宝坻M4.0级地震前的地电场异常变化[J]. 高原地震,2013,25(3):25-30 doi: 10.3969/j.issn.1005-586X.2013.03.006
    [4] 张明东,吴博洋,李宁,等. 轨道交通对电磁场叠加影响的特征分析[J]. 微波学报,2016,32(S2):583-585
    [5] 张明东,何康,廖晓峰,等. 基于伪魏格纳-维勒分布的地磁场时频分析研究−以中国大陆东部地区为例[J]. 地震,2018,38(1):61-73 doi: 10.3969/j.issn.1000-3274.2018.01.006
