Progress of the improved FHD proton magnetometer
-
摘要: 中国地磁台网自数字化改建后，引入了基于分量质子旋进式磁力仪观测模式的FHD质子磁力仪。经过多年的观测实践，该仪器取得很好的观测效果，但在观测中也发现了一些新的问题。为解决观测中存在的问题，获得更高质量的观测数据，适应更高观测标准的要求，对FHD质子磁力仪进行了升级改进研究。本文主要介绍我国地磁台网FHD质子磁力仪在观测中存在的问题及其对应的解决方案，并给出了改进后FHD质子磁力仪的观测实验结果。Abstract: The FHD vector proton magnetometers based on proton precession observation model have been introduced into the Geomagnetic Network of China (GNC) since the digital reconstruction of geomagnetic observatories. Up to now, these instruments have been practiced for many years and good observation results have been achieved. However, some new problems appeared during the observation. To solve these problems and achieve higher quality observation data for meeting the higher observation standards, the FHD vector proton magnetometer has been upgraded and improved. This paper mainly introduces the problems existing in the FHD vector proton magnetometer observation of GNC, discusses the corresponding solutions, and presents the experimental results of the improved FHD proton magnetometer.
-
Key words:
- FHD /
- proton magnetometer /
- geomagnetic observation /
- noise
-

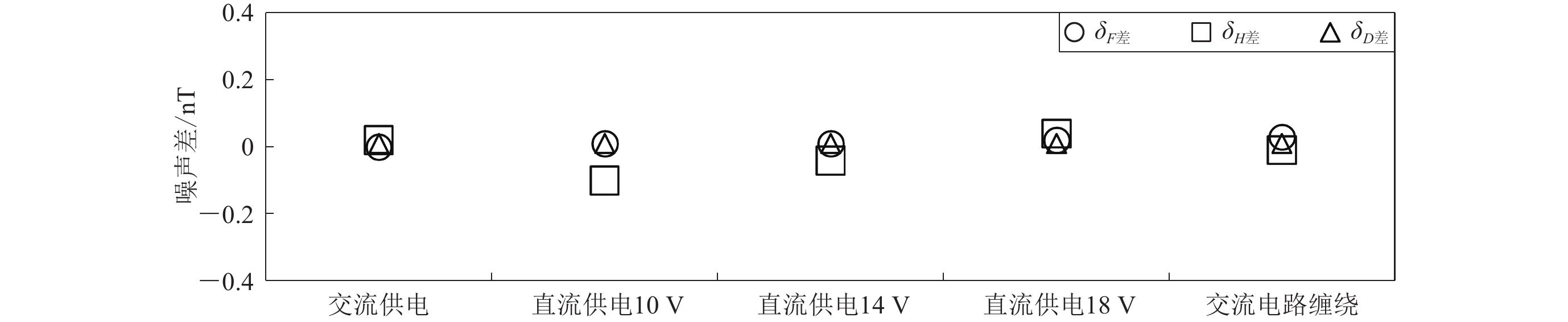

表 1 供电及交流电路抗干扰测试结果
测试条件 测试仪器差分 参考仪器差分 δ测−δ参 δF δH δD δF δH δD δF差 δH差 δD差 交流供电 0.26 0.36 0.04 0.26 0.34 0.03 0 0.02 0.01 10 V直流供电 0.30 0.39 0.04 0.29 0.49 0.03 0.01 −0.10 0.01 14 V直流供电 0.29 0.37 0.04 0.28 0.41 0.03 0.01 −0.04 0.01 18 V直流供电 0.22 0.29 0.04 0.20 0.25 0.03 0.02 0.04 0.01 交流电路缠绕 0.26 0.30 0.04 0.23 0.31 0.03 0.03 −0.01 0.01
下载: 导出CSV
-
[1] 夏忠,稽才建,冯志生,等. FHD分量核旋仪观测系统的抗干扰技术[J]. 地震研究,2005,28(1):102-107 doi: 10.3969/j.issn.1000-0666.2005.01.020 [2] 邢西淳,毛娟. FHD-1数字化地磁观测系统常见故障维修及电源改进[J]. 地震地磁观测与研究,2008,29(6):126-133 doi: 10.3969/j.issn.1003-3246.2008.06.023 [3] 邢伟伟,孙其贵,陈传华,等. FHD-1质子矢量磁力仪观测资料失真原因分析[J]. 华北地震科学,2008,26(2):60-64 doi: 10.3969/j.issn.1003-1375.2008.02.014 [4] 刘其寿,李远兴,赖福霖,等. FHD-2B型质子磁力仪数据采集故障原因分析[J]. 大地测量与地球动力学,2010,30(z2):116-118,122 [5] 彭玉柱,何宇飞,夏忠,等. 温度对FHD磁力仪观测数据噪声影响[J]. 地震地磁观测与研究,2015,36(2):103-107 doi: 10.3969/j.issn.1003-3246.2015.02.019 [6] 全建军,夏忠,张凯,等. 永安地磁台FHD质子磁力仪观测数据干扰分析[J]. 地震地磁观测与研究,2015,36(1):120-126 doi: 10.3969/j.issn.1003-3246.2015.01.020 [7] 董海龙,夏忠,闫万生,等. 嘉峪关台FHD观测数据噪声的影响因素及对策[J]. 甘肃科技,2016,32(1):45-46 doi: 10.3969/j.issn.1672-6375.2016.01.015 [8] 张聪聪,冯建琴,董甲第,等. 临汾中心地震台地磁FHD质子磁力仪运行质量分析[J]. 山西地震,2017(3):25-27 doi: 10.3969/j.issn.1000-6265.2017.03.007 [9] 邹广,高守全,赵刚,等. 温泉台FHD-2B质子磁力仪资料干扰分析[J]. 内陆地震,2015,29(4):371-377 [10] 闫计明,张亮娥,陈常俊,等. 太原基准地震台地磁背景噪声分析[J]. 地震地磁观测与研究,2013,34(5):135-140 doi: 10.3969/j.issn.1003-3246.2013.05/06.022 [11] 居海华,夏忠. FHD-2B分量质子磁力仪维护技术[J]. 地震地磁观测与研究,2012,33(5):135-141 doi: 10.3969/j.issn.1003-3246.2012.05/06.025 [12] 夏忠,冯志生,稽才建,等. 分量核旋仪补偿电流选定方法的研究[J]. 西北地震学报,2004,26(2):186-189 doi: 10.3969/j.issn.1000-0844.2004.02.016 [13] 冯志生,杨冬梅,夏忠,等. 分量核旋仪偏置电流对磁偏角测量的影响分析[J]. 地震,2002,22(2):60-66 doi: 10.3969/j.issn.1000-1301.2002.02.010 [14] 纪加迎,夏忠,蒋延林,等. FHD质子磁力仪标定技术[J]. 华北地震科学,2013,31(3):35-40 doi: 10.3969/j.issn.1003-1375.2013.03.006 [15] 胡秀娟,张素琴,何宇飞,等. 地磁观测参考背景噪声分析[J]. 地震地磁观测与研究,2012,33(z1):124-129 doi: 10.3969/j.issn.1003-3246.2012.增刊1.024 -
