地震异常数据库构建

范晓勇; 曲保安; 蔡寅

doi:10.3969/j.issn.0253-4975.2019.01.007

地震异常数据库构建

doi: 10.3969/j.issn.0253-4975.2019.01.007

1.
中国地震局地球物理研究所，北京 100081
2.
山东省地震局泰安基准地震台，山东泰安 271000
3.
山东省地震局，济南 250014

基金项目: 山东省自然科学基金资助项目（ZR2015DQ002）资助。

详细信息

通讯作者:
范晓勇，e-mail： fxy@cea-igp.ac.cn

中图分类号: P315.63
计量
- 文章访问数: 580
- HTML全文浏览量: 193
- PDF下载量: 17
出版历程
- 收稿日期: 2018-04-11
- 修回日期: 2018-06-12
- 刊出日期: 2019-01-01

Construction of seismic anomaly database

Xiaoyong Fan^{1
, ,},
Baoan Qu²,
Yin Cai³

1.
Institute of Geophysics， China Earthquake Administration，Beijing 100081，China
2.
Tai’an Fiducial Seismic Station，Shandong Earthquake Agency，Tai’an 271000，China
3.
Shandong Earthquake Agency，Ji’nan 250014，China

摘要

摘要: 基于研究和应用需要，设计了地震异常数据库。本文描述了数据库的功能，并详细介绍了数据库的架构以及数据库的基础信息内容，给出了数据库的表结构。最后进行了系统操作界面的综合展示。作为地震异常综合管理系统的后台数据库，地震异常数据库涵盖了地震专业异常信息、地震群测宏观异常信息以及《中国震例》中历史地震的震例信息，能够为地震预报方法模块和基于WebGIS的异常信息采集和综合展示系统提供数据接口服务。
- 地震 /
- 异常 /
- 数据库 /
- 构建
Abstract: According to the needs of projects, seismic anomaly database is designed. This paper describes the function of the database. The structure and basic information of the database is introduced in details. We also provide the table structure of the database. Finally, a comprehensive exhibition of database operation interface is provided. As the background database of seismic anomaly integrated management system, the database contains earthquake professional anomaly information and group measured macroscopic anomaly information and cases of historical earthquakes in Cases of Chinese Earthquakes. The database also provide data interface for earthquake prediction method module and the integrated display system.
- earthquake /
- anomaly /
- database /
- structure

HTML全文

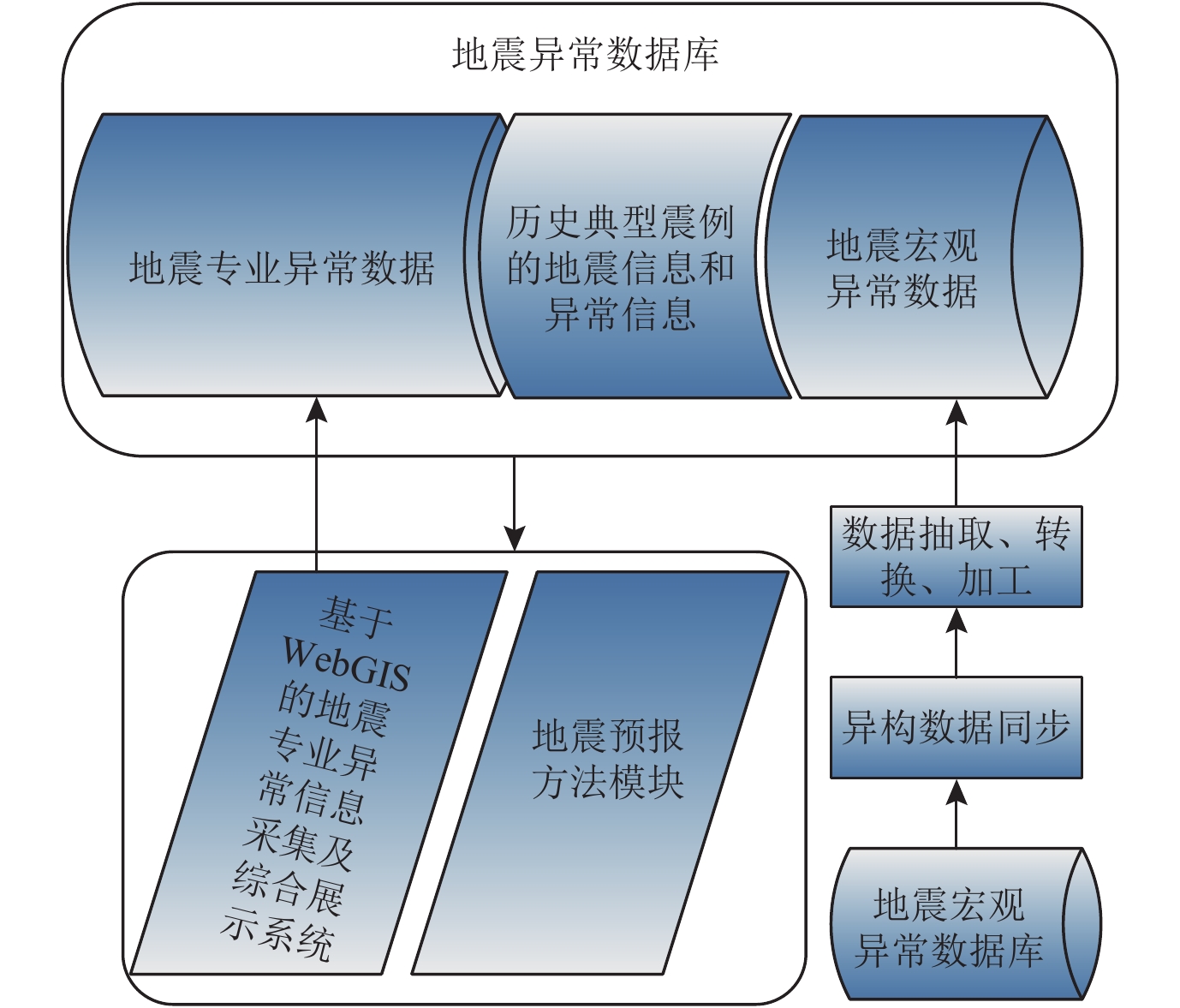

图 1 地震异常数据库架构及接口关系示意图

下载: 全尺寸图片幻灯片

图 2 历史震例数据的总体E-R关系

下载: 全尺寸图片幻灯片

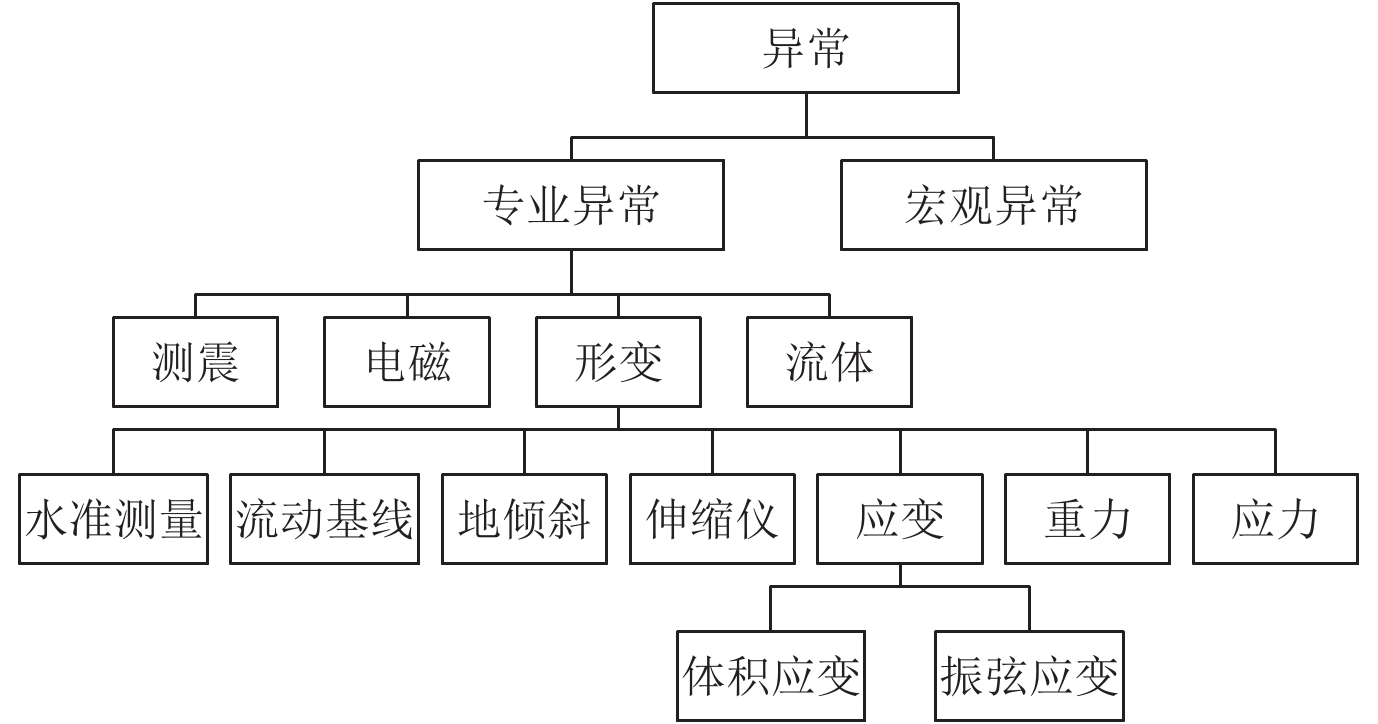

图 3 异常类型选择树形结构示意图

下载: 全尺寸图片幻灯片

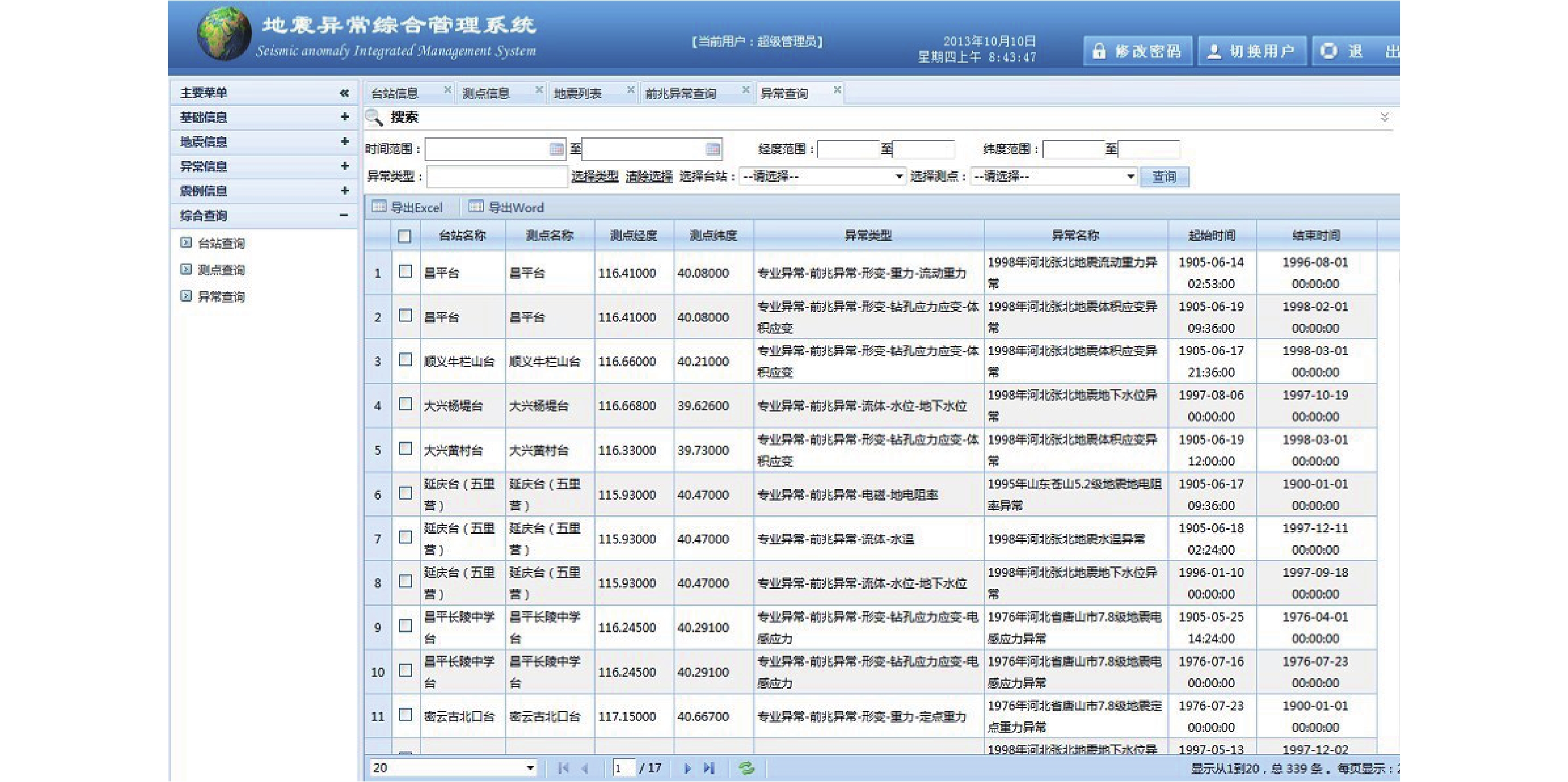

图 4 地震异常数据库操作界面

下载: 全尺寸图片幻灯片

表 1 专业异常信息采集表

字段序号	字段英文名	字段说明	主键	类型	长度	小数位数	允许空	默认值
1	FID	异常编号	√	int	10	0
2	FAbnormalType	异常类型		int	10	0		（（-1））
3	FAbnormalNam	异常名称		varchar	200	0		（''）
4	FReportTime	上报时间		datetime	23	3		（'1900-01-01'）
5	FStationID	台站代码		int	10	0		（（-1））
6	FPointID	测点编码		varchar	5	0		（（-1））
7	FitemName	测量分项名称		varchar	200	0		（''）
8	FAbnormalStartTime	异常起始时间		smalldatetime	16	0	√	（'1900-01-01'）
9	FmaxAmplitude	最大幅度		varchar	1 000	0	√	（''）
10	FaccelrateTime	加速时间		smalldatetime	16	0	√	（'1900-01-01'）
11	FtransTime	转折时间		smalldatetime	16	0	√	（'1900-01-01'）
12	FAbnormalEndTime	异常结束时间		smalldatetime	16	0	√	（'1900-01-01'）
13	FabnormalSustainTime	异常持续时间		varchar	1 000	0	√	（''）
14	FabnormalCharactDescription	异常特征描述		varchar	1 000	0	√	（''）
15	FinstrumentState	仪器工作状态		varchar	1 000	0	√	（''）
16	FenvironmentalDisturbCondition	环境干扰状况		varchar	1 000	0	√	（''）
17	FabnormalRecogMethod	异常识别方法		varchar	1 000	0	√	（''）
18	FabnormalReliability	异常可靠性		varchar	1 000	0	√	（''）
19	FpredictThreeElement	预报三要素		varchar	1 000	0	√	（''）
20	FpredictEfficiency	对应率或预报效能		varchar	1 000	0	√	（''）
21	FabnormalFigure	异常图件		clob		0	√	（''）
22	FabnormalData	异常数据		clob		0	√	（''）
23	FabnormalImplementReprot	异常落实报告		clob		0	√	（''）
24	FRemark	备注		varchar	1 000	0	√	（''）

下载: 导出CSV

表 2 专业异常类型统计表

1测震	1.1 地震平静，1.2 地震条带，1.3 b值，1.4 地震空区，1.5 地震频度，1.6 地震窗，1.7 应变释放，1.8 诱发前震，1.9 波速比，1.10 波速，1.11 缺震，1.12 地震活动分布，1.13 响应地震，1.14 S波偏振，1.15 前震，1.16 能量释放，1.17 有震面积数（A值），1.18 震群活动，1.19 地脉动，1.20 振幅比，1.21 τ_H/τ_v值，1.22 应力降，1.23 小震综合断层面积，1.24 P波初动符号，1.25 介质因子（Q值），1.26 E.N.S 地震三项指标，1.27 地震丛集活动，1.28 前兆震群，1.29 小震调制比，1.30 地震空段，1.31 P轴方位偏转
2电磁	2.1 地电阻率，2.2 流动地磁，2.3 电磁波，2.4 地磁垂直分量，2.5地磁Z分量响应比，2.6地磁转换函数，2.7 地磁垂直分量日变（低点位移），2.8日总变化量，2.9 地磁日幅差变化量
3形变	3.1 水准测量（3.1.1 长水准，3.1.2 短水准，3.1.3 流动水准，3.1.4 定点水准），3.2 流动基线，3.3 地倾斜（3.3.1 水平摆，3.3.2 石英摆，3.3.3 水管），3.4 伸缩仪，3.5 应变（3.5.1 体积应变，3.5.2 振弦应变），3.6 重力（3.6.1 流动重力，3.6.2 定点重力），3.7 应力（3.7.1 电感应力，3.7.2 钢弦应力）
4流体	4.1 水位（4.1.1 地下水位，4.1.2 井水位，4.1.3 泉水位，4.1.4 水位动态），4.2 水氡，4.3 水电导，4.4 气体总量，4.5 F^–，4.6 Cl^–，4.7 总硬度，4.8 CO₂，4.9 海平面，4.10 水汞，4.11 气汞，4.12 水温，4.13 流量（4.13.1 温泉流量，4.13.2 地下水流量，4.13.3 水流量），4.14 溶解H₂，4.15 气氡

下载: 导出CSV

表 3 匹配完善后的前兆专业异常（部分）

编号	异常类型	异常名称	台站代码	测点代码	异常起始时间	最大幅度	异常结束时间	异常特征描述	异常识别方法	异常类别及可靠性
1	水准测量	1966年邢台7.2级地震水准测量	13990	Z	1920	350 mm	1955	束鹿凹陷下沉，衡新凸起上升	水准剖面	A_Ⅱ
2	水准测量	1966年邢台7.2级地震水准测量	13990	Y	1965	110 mm	1966	反向变化	水准点高程长期变化	A_Ⅰ
3	地下水位	1966年邢台7.2级地震地下水位	13990	X	震前1—2天	1－2 m		震前出现有规律分布	升降的平面分布	C_Ⅱ
4	地下水位	1966年邢台7.2级地震地下水位	13991	Z	1966-02-04	89 cm	1966-03-24	水位突降后回升	日值曲线	B_Ｉ
1	水氡	1969年渤海7.4级地震水氡异常	12009	1	1968-11	13.3 Bq/L，60%		趋势性大幅度上升。大幅度快速上升，3月起加速，6月上升减缓，高值处发震；7月初水温下降3℃	月均值曲线	A_Ⅱ
2	水氡	1969年渤海7.4级地震水氡异常	12002	X	1968-01	13.0 Bq/L，47%		趋势性大幅度上升。大幅度上升，3月加速，1969年4月达极值后转降，下降过程中发震；4、5月发现水中微气泡增多	月均值曲线	A_Ⅰ
3	水氡	1969年渤海7.4级地震水氡异常	12002	Y	1968-01	11.1 Bq/L，45%		趋势性大幅度上升。大幅度上升，3月加速，1969年6月达极值后转降，在缓降过程中发震	月均值曲线	A_Ⅱ
4	水氡	1969年渤海7.4级地震水氡异常	12002	Z	1968-01	10.4 Bq/L，44%		趋势性大幅度上升。大幅度持续上升，3月起加速，发震后转降	月均值曲线	A_Ⅱ
5	水氡	1969年渤海7.4级地震水氡异常	13131	Z	1969-02	4.1 Bq/L，22%		趋势性大幅度上升。趋势上升，3月初加速，临震前1个月突然大幅度下降，震后恢复；震前10天水变浑，然后断流	月均值曲线	A_Ⅱ
6	水氡	1969年渤海7.4级地震水氡异常	12001	Y	1969-02	7.4 Bq/L，38%		趋势性大幅度。大幅度上升，3月起加速，在高值发震	月均值曲线	A_Ⅱ

下载: 导出CSV

参考文献(9)

[1]	周屹, 李艳娟. 数据库原理及开发应用（第二版）[M]. 北京: 清华大学出版社, 2013
[2]	姜立新,杨满栋,帅向华,等. 历史地震灾害数据库的设计及实现[J]. 地震,2004,24(增刊):103-109
[3]	林国良. 基于烈度点的中国历史地震资料数据库系统试编制及其应用[D]. 北京: 中国地震局地球物理研究所, 2011
[4]	周克昌,蒋春花,纪寿文,等. 地震前兆数据库系统设计[J]. 地震,2010,30(2):143-151 doi: 10.3969/j.issn.1000-3274.2010.02.016
[5]	王红蕾,冯录刚,边鹏飞,等. 地震监测信息综合数据库建设[J]. 地震地磁观测与研究,2017,38(6):122-130 doi: 10.3969/j.issn.1003-3246.2017.06.021
[6]	曲保安, 蔡寅, 林国良, 等. 地震异常综合管理系统架构[C]. 中国地球科学联合学术年会, 2014: 861
[7]	刘高川,滕云田,王晨,等. Oracle复制技术在地震前兆元数据交换中的应用[J]. 中国地震,2008,24(2):142-149 doi: 10.3969/j.issn.1001-4683.2008.02.006
[8]	周翠英. 山东地区地震分析预报手册−预测方法、指标、震例[M]. 济南: 山东科学技术出版社, 2010
[9]	王喜珍,滕云田,高孟潭. 基于树形结构的地震数据库系统设计方法[J]. 地震学报,2005,27(1):96-101 doi: 10.3321/j.issn:0253-3782.2005.01.011
