基于SNMP协议的GNSS基准站网络云监控系统

苏日亚; 刘芳

doi:10.19987/j.dzkxjz.2022-035

基于SNMP协议的GNSS基准站网络云监控系统

doi: 10.19987/j.dzkxjz.2022-035

苏日亚,
刘芳^,

内蒙古自治区地震局，内蒙古呼和浩特 010010

基金项目: 内蒙古自治区地震局局长基金（2022JC06）资助。

详细信息

作者简介:
苏日亚（1988-），女，工程师，主要从事地震网络技术服务工作。E-mail：ya258456@163.com

通讯作者:
刘芳（1963-），女，研究员，主要从事地震监测工作。E-mail：lfnm88@163.com

中图分类号: P228
计量
- 文章访问数: 131
- HTML全文浏览量: 77
- PDF下载量: 10
出版历程
- 收稿日期: 2022-02-18
- 修回日期: 2022-04-01
- 网络出版日期: 2022-05-17

Cloud monitoring system for GNSS reference station network based on SNMP protocol

Su Riya,
Liu Fang^,

Earthquake Agency of Inner Mongolia Autonomous Region, Inner Mongolia Hohhot 010010, China

摘要

摘要: 将SNMP协议的简单、应用广、可屏蔽设备之间的物理差异等优势应用于GNSS基准站运维中，设计实现一个云监控系统，对不同物理空间内，不同类型、不同厂家、不同型号的设备进行统一监控管理，减轻运维人员维护繁多设备的负担，协助运维人员第一时间发现故障、定位故障点，有效提升运维能力。基于SNMP协议的云监控系统部署在地震行业网络，通过物理资源虚拟化、虚拟资源再分配、业务系统在多台服务器之间自由迁移等技术，真正摒弃传统机房存在的一项业务占用一台服务器、服务器宕机业务即中断等缺点。
- SNMP协议 /
- GNSS基准站 /
- 云监控
Abstract: The advantages of SNMP protocol, such as simplicity, wide application and regardless of physical differences between devices, are applied to the operation and maintenance of GNSS reference station. The cloud monitoring platform is designed to monitor and manage devices of different types, manufacturers and models in different physical spaces, which greatly reduces the burden of network administrators in maintaining various devices, and discovers and locates faults at the first time, effectively enhances operational and maintenance capabilities. The cloud monitoring system based on SNMP protocol is deployed in the seismic industry network. Through the technologies such as physical resource virtualization, virtual resource redistribution, and free migration of business systems among multiple servers, the shortcomings of traditional computer rooms such as one service occupying one server and service downtime meaning business interruption are really abandoned.
- SNMP protocol /
- GNSS reference station /
- cloud monitoring

HTML全文

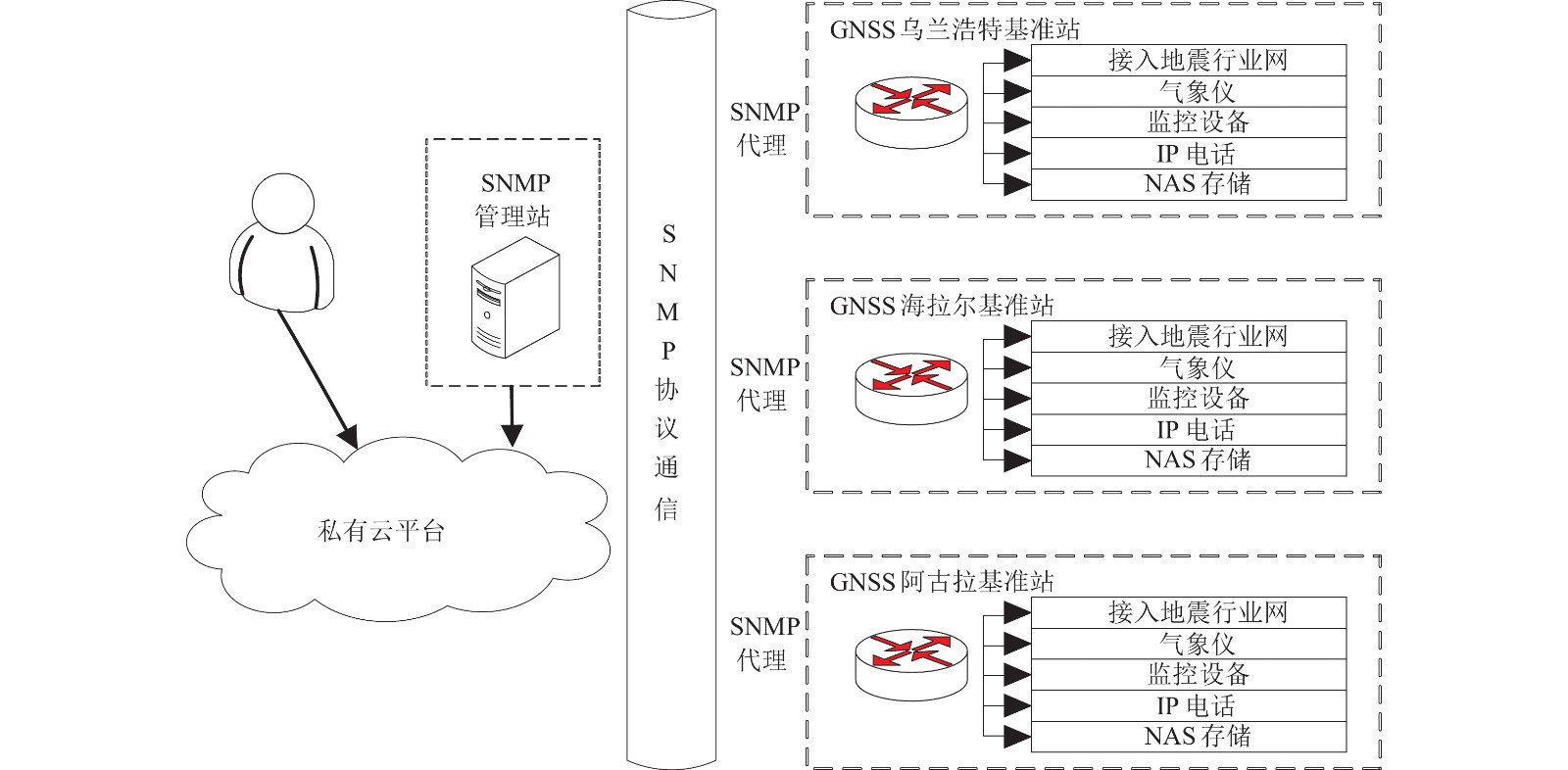

图 1 基于SNMP协议的GNSS基准站云监控系统功能架构

Figure 1. Functional architecture of GNSS reference station cloud monitoring system based on SNMP protocol

下载: 全尺寸图片幻灯片

图 2 SNMP代理实现流程

Figure 2. SNMP agent implementation process

下载: 全尺寸图片幻灯片

图 3 地震私有云平台逻辑架构

Figure 3. Logical architecture of earthquake private cloud platform

下载: 全尺寸图片幻灯片

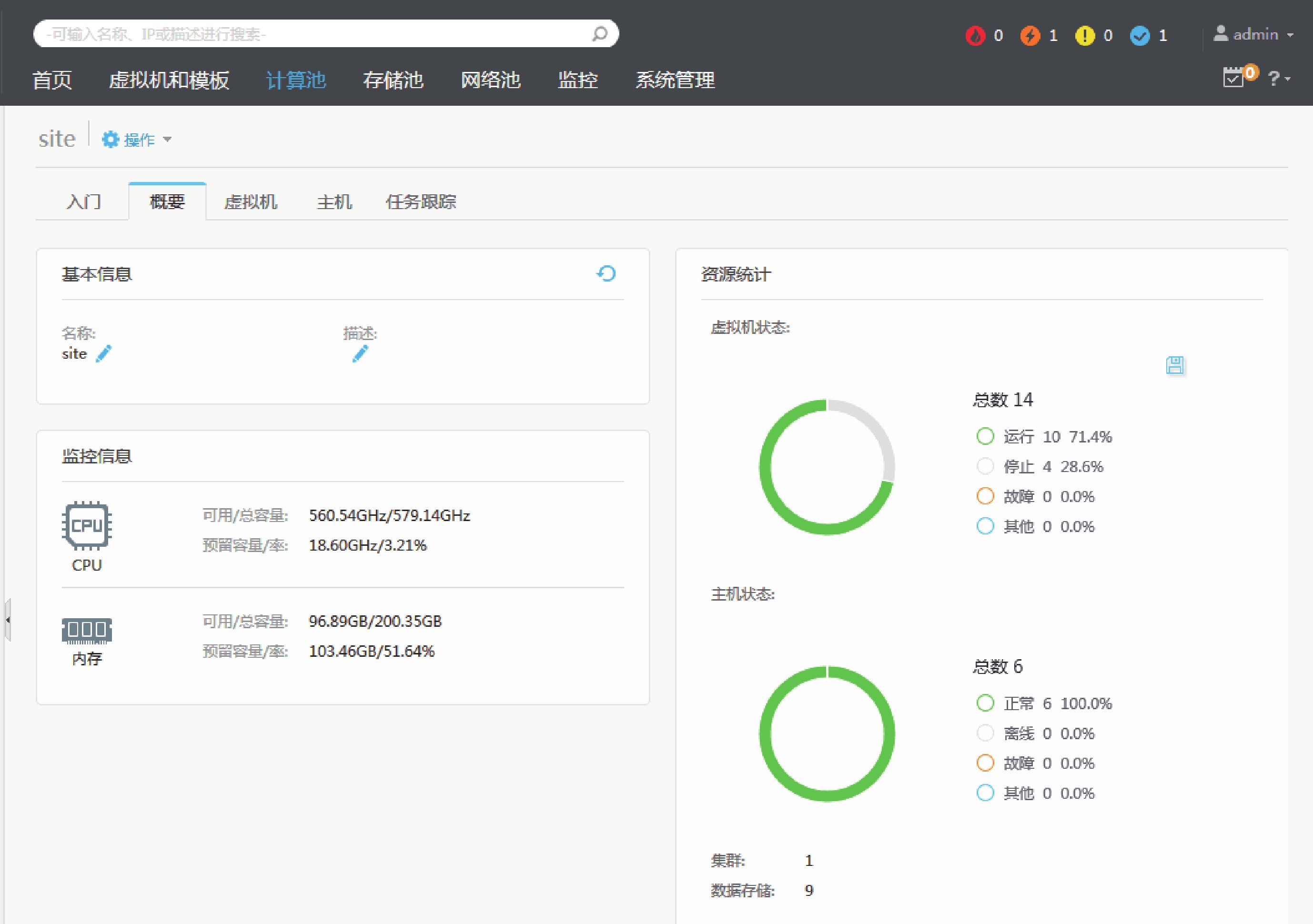

图 4 地震私有云平台管理界面

Figure 4. Management interface of earthquake private cloud platform

下载: 全尺寸图片幻灯片

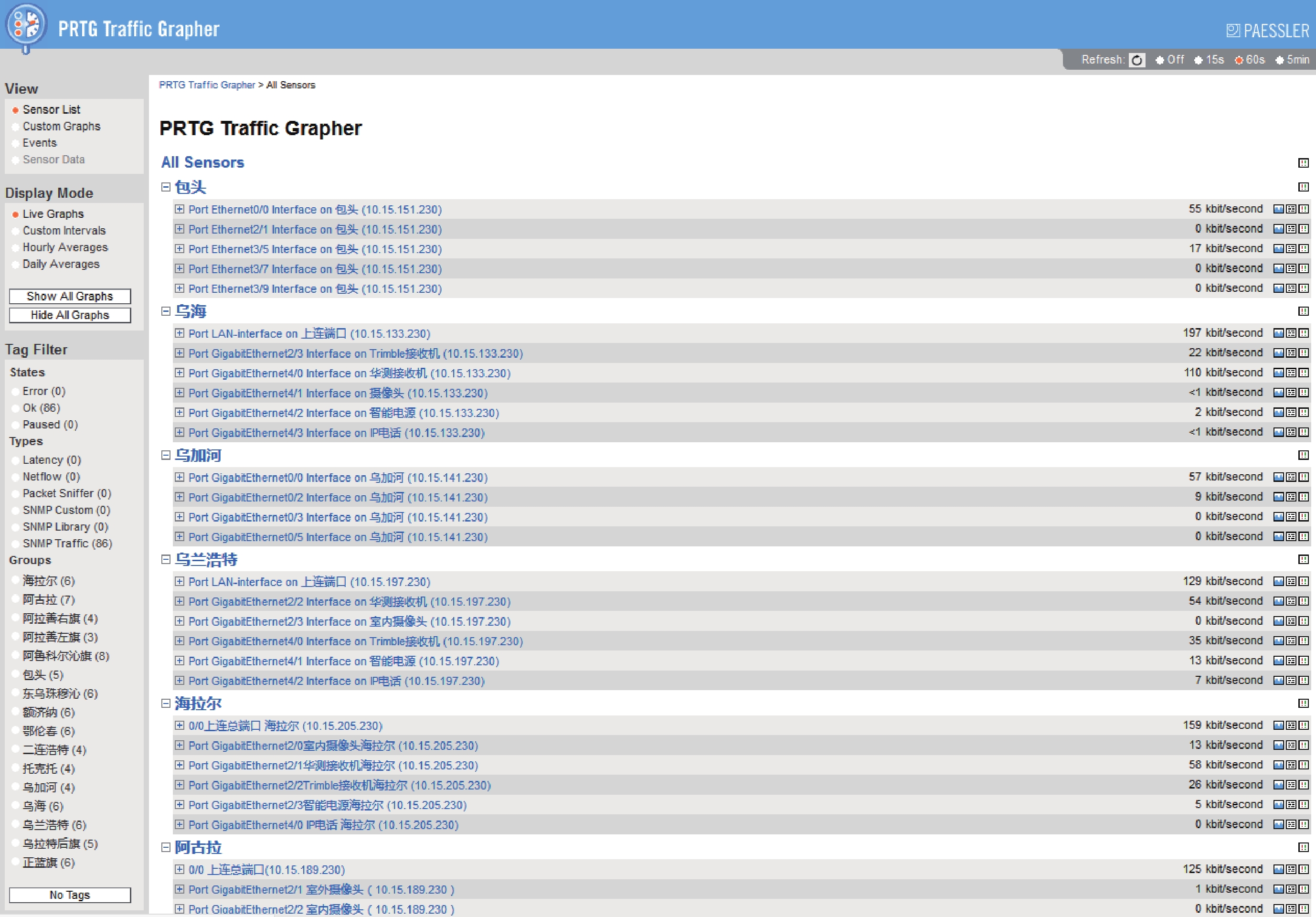

图 5 基准站监控界面

Figure 5. Referenc station monitoring interface

下载: 全尺寸图片幻灯片

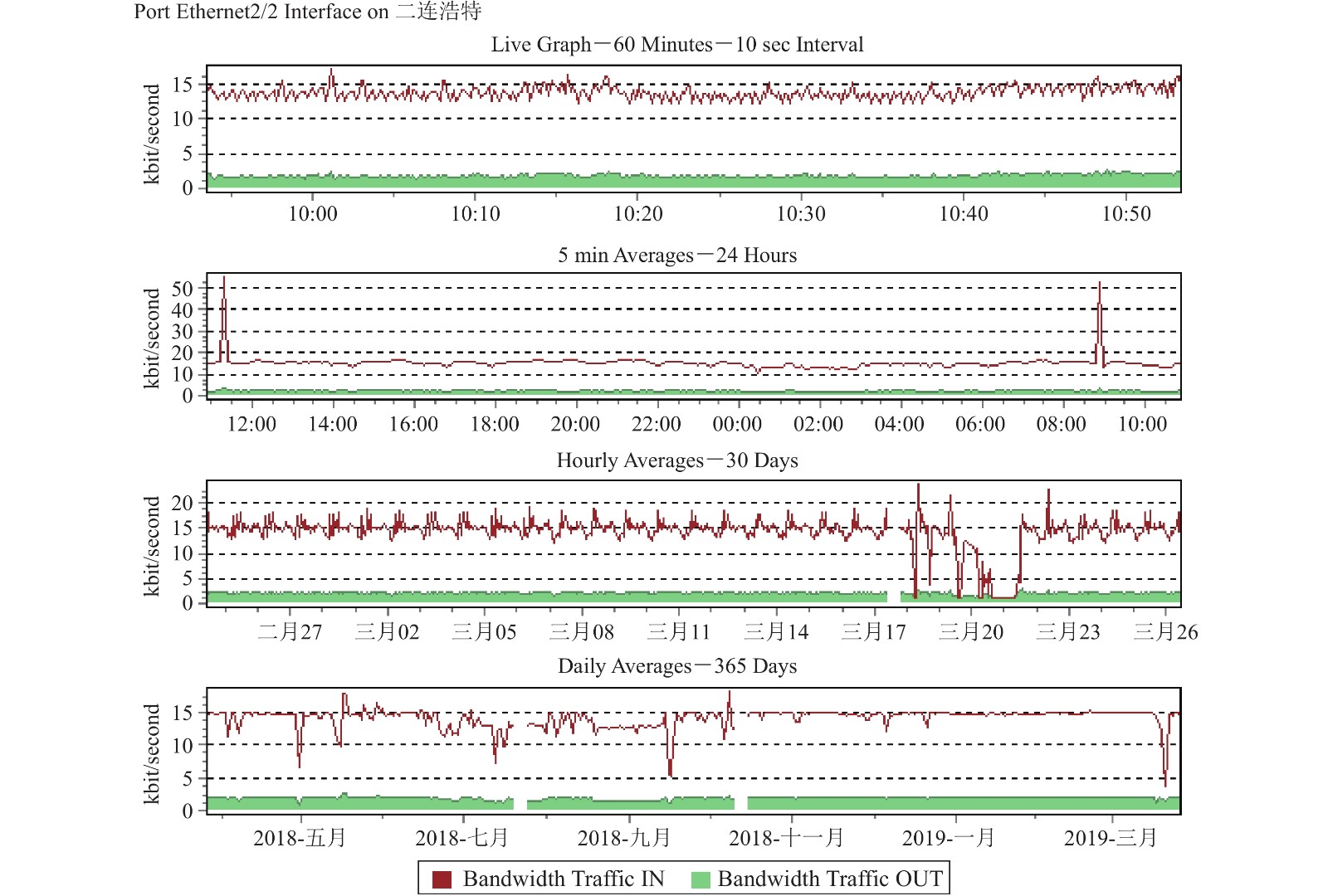

图 6 不同时间段流量分布

Figure 6. Flow distribution in different time periods

下载: 全尺寸图片幻灯片

表 2 物理资源

Table 2. Physical resources

物理设备情况	相关参数
服务器型号	华为Tecal RH2485 V2
服务器台数	6台
CPU	6 × 101.20 GHz
内存	6 × 28.19 GB
本地磁盘	3248 GB
FCSAN存储	31744 GB

下载: 导出CSV

表 1 系统监控的GNSS基准站分布情况

Table 1. Distribution of GNSS reference stations monitored by the system

序号	基准站名称	地理位置
1	阿古拉站	内蒙古通辽市科尔沁左翼后旗阿古拉镇
2	海拉尔站	内蒙古呼伦贝尔市海拉尔区
3	阿鲁科尔沁站	内蒙古赤峰市阿鲁科尔沁旗
4	阿拉善右旗站	内蒙古阿拉善盟阿拉善右旗
5	阿拉善左旗站	内蒙古阿拉善盟阿拉善左旗
6	包头站	内蒙古包头市九原区
7	东乌珠穆沁旗站	内蒙古锡林郭勒盟东乌珠穆沁旗
8	额济纳旗站	内蒙古阿拉善盟额济纳旗
9	二连浩特站	内蒙古锡林郭勒盟二连浩特
10	鄂伦春旗站	内蒙古呼伦贝尔市鄂伦春旗
11	托克托站	内蒙古呼和浩特市托克托县
12	乌海站	内蒙古乌海市海勃湾区
13	乌加河站	内蒙古巴彦淖尔市乌拉特中旗乌加河镇
14	乌兰浩特站	内蒙古兴安盟乌兰浩特市乌兰哈达镇
15	乌拉特后旗站	内蒙古巴彦淖尔市乌拉特后旗
16	正蓝旗站	内蒙古锡林郭勒盟正蓝旗

下载: 导出CSV

表 3 物理资源虚拟化

Table 3. Physical resource virtualization

虚拟资源	相关参数
计算池	CPU：579.14 GHz ；内存：200.35 GHz
存储池	32259 GB
网络池	分布式交换机1个

下载: 导出CSV

表 4 业务系统分配资源

Table 4. Allocating resources for business systems

SNMP管理站资源分配	相关参数
操作系统	Windows Server2012 R2 Datacenter 64bit
CPU	2 × 2.20 GHZ
内存	8 GB
硬盘	300 GB
网卡	2 × 6 GB

下载: 导出CSV

表 5 基于SNMP协议的GNSS基准站网络云监控系统主要功能

Table 5. Main functions of GNSS reference station network cloud monitoring system based on SNMP protocol

主要功能	简介
实时监控GNSS基准站设备	监控界面实时显示基准站名称、被监控设备的端口号、IP等信息，每5分钟轮询显示监控情况
Web界面告警	站点设备正常，Web页面蓝色显示；故障发生，Web页面红色显示
查询故障日志	查看故障日志内记录每一站点设备正常/异常状态改变时的记录信息
查询数据流量分布图	查看不同时间段（1小时、24小时、30天、365天）的数据输入输出流量分布图
查询统计数据	查看不同时间长度（5分钟，1小时，1天）的输入带宽、输出带宽、总带宽、数据有效覆盖率等统计数据

下载: 导出CSV
