2021年吴忠—灵武ML3.6震群重新定位及震源机制研究

许英才 曾宪伟 罗国富

许英才, 曾宪伟, 罗国富. 2021年吴忠—灵武ML3.6震群重新定位及震源机制研究[J]. 地震科学进展, 2022, (6): 251-262. doi: 10.19987/j.dzkxjz.2021-085
引用本文: 许英才, 曾宪伟, 罗国富. 2021年吴忠—灵武ML3.6震群重新定位及震源机制研究[J]. 地震科学进展, 2022, (6): 251-262. doi: 10.19987/j.dzkxjz.2021-085
Xu Yingcai, Zeng Xianwei, Luo Guofu. Relocation and focal mechanisms of the 2021 Wuzhong-Lingwu ML3.6 seismic swarm[J]. Progress in Earthquake Sciences, 2022, (6): 251-262. doi: 10.19987/j.dzkxjz.2021-085
Citation: Xu Yingcai, Zeng Xianwei, Luo Guofu. Relocation and focal mechanisms of the 2021 Wuzhong-Lingwu ML3.6 seismic swarm[J]. Progress in Earthquake Sciences, 2022, (6): 251-262. doi: 10.19987/j.dzkxjz.2021-085

2021年吴忠—灵武ML3.6震群重新定位及震源机制研究

doi: 10.19987/j.dzkxjz.2021-085
基金项目: 宁夏自然科学基金项目(2022AAC03687,2021AAC03483,2020AAC03440)、地震科技星火计划项目(XH21040)、中国地震局震情跟踪定向工作任务(2022010104,2021010118)和强震危险性研究创新团队(CX2019-4)联合资助。
详细信息
    通讯作者:

    许英才(1986-),男,高级工程师,主要从事地震活动性及数字地震学研究。E-mail:xuyingcai007@163.com

  • 中图分类号: P315.3+3

Relocation and focal mechanisms of the 2021 Wuzhong-Lingwu ML3.6 seismic swarm

  • 摘要: 2021年7月18日—8月7日,宁夏吴忠—灵武地区发生ML3.6显著震群活动。本文利用多阶段定位方法对该震群进行了重新定位,并根据gCAP方法反演了2021年7月20日灵武ML3.6地震的震源机制及震源矩心深度,采用Snoke方法计算了震群中3次ML3.0以上地震的震源机制,测定了同一地震多个震源机制的中心解。结果表明,该震群中最大的地震即7月20日02时40分ML3.6地震的震源机制为节面Ⅰ走向289°,倾角72°,滑动角−22°,节面Ⅱ走向26°,倾角69°,滑动角−161°,震源矩心深度为12 km,初始破裂深度为12.5 km;7月20日03时15分ML3.2地震的震源机制为节面Ⅰ走向290°,倾角82°,滑动角−2°,节面Ⅱ走向20°,倾角88°,滑动角−172°,初始破裂深度为11.9 km;7月21日04时55分ML3.1地震的震源机制为节面Ⅰ走向285°,倾角53°,滑动角2°,节面Ⅱ走向194°,倾角88°,滑动角143°,初始破裂深度为11.6 km,这些地震震源机制的主压应力轴主要为NE向。该震群序列的震源深度主要相对集中在7—15 km之间,其中ML3.0以上地震的震源深度主要介于11—13 km,震源深度剖面显示震群相对集中的区域由深到浅大体呈现近似于陡立的展布。本文进一步研究发现区域应力场在灵武ML3.6地震震源机制NNE向节面产生的相对剪应力为0.393,而在NWW向节面产生的相对剪应力为0.945。结合地质构造和已有断层资料初步分析认为,若NNE向的崇兴隐伏断裂为灵武ML3.6地震的发震断层,则表明崇兴断裂可能是一条断裂薄弱带,地震破裂方式主要为右旋走滑;若NWW向的未知隐伏断裂为发震断层,则表明NWW向断裂可能为该地震在区域应力场下的剪应力相对最大释放节面,其破裂方式为左旋走滑。

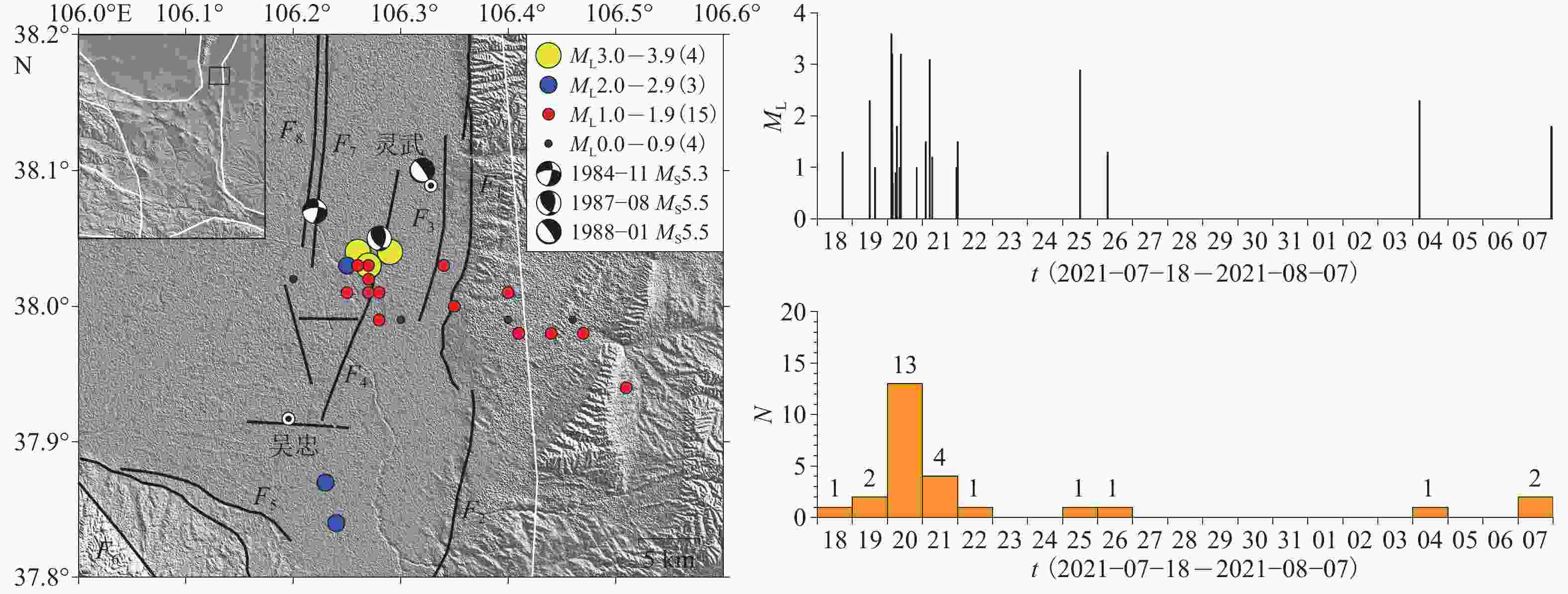

  • 图  1  2021年吴忠—灵武ML3.6震群分布、M-t和日频次图

    F1:黄河断裂中段;F2:黄河断裂南段;F3F1分支断裂;F4:崇兴断裂;F5:关马湖断裂;F6:牛首山东麓断裂;F7:新华桥断裂;F8:银川隐伏断裂

    Figure  1.  The distribution of the 2021 Wuzhong-Lingwu ML3.6 seismic swarm,M-t and daily frequency diagram

    F1:the central segment of Huanghe fault;F2:the south segment of Huanghe fault;F3:the branch of F1 fault;F4:Chongxing fault;F5:Guanmahu fault;F6:Niushoushan eastern piedmont fault;F7:Xinhuaqiao fault;F8:Yinchuan buried fault

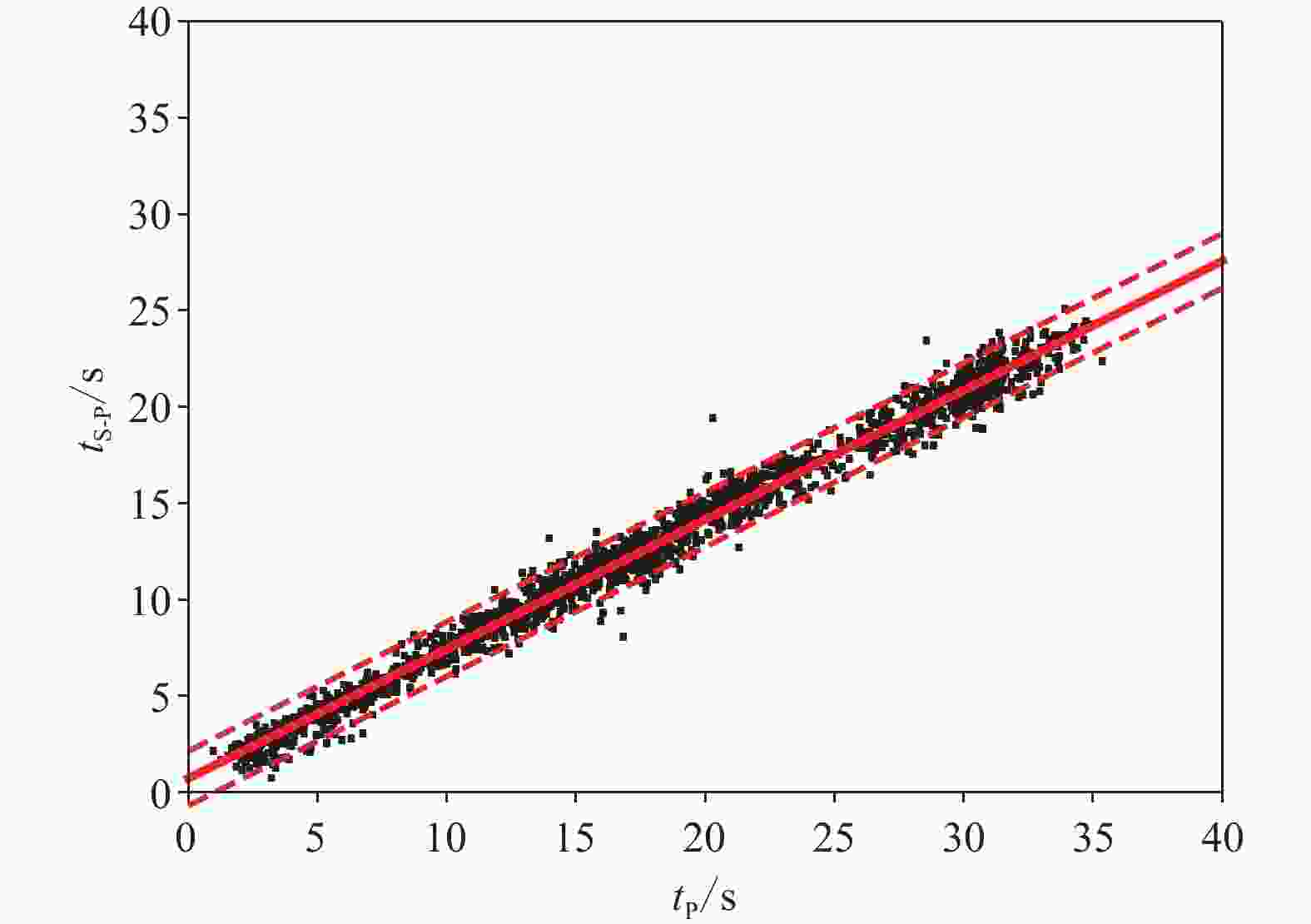

    图  2  研究区内的震相和达曲线和筛选范围 (红色虚线为拟合直线的2倍均方差)

    Figure  2.  Wadadi diagram and the selected region of phase data in the research area (red dashed lines are the limits for 2.0 RMS of the fit line)

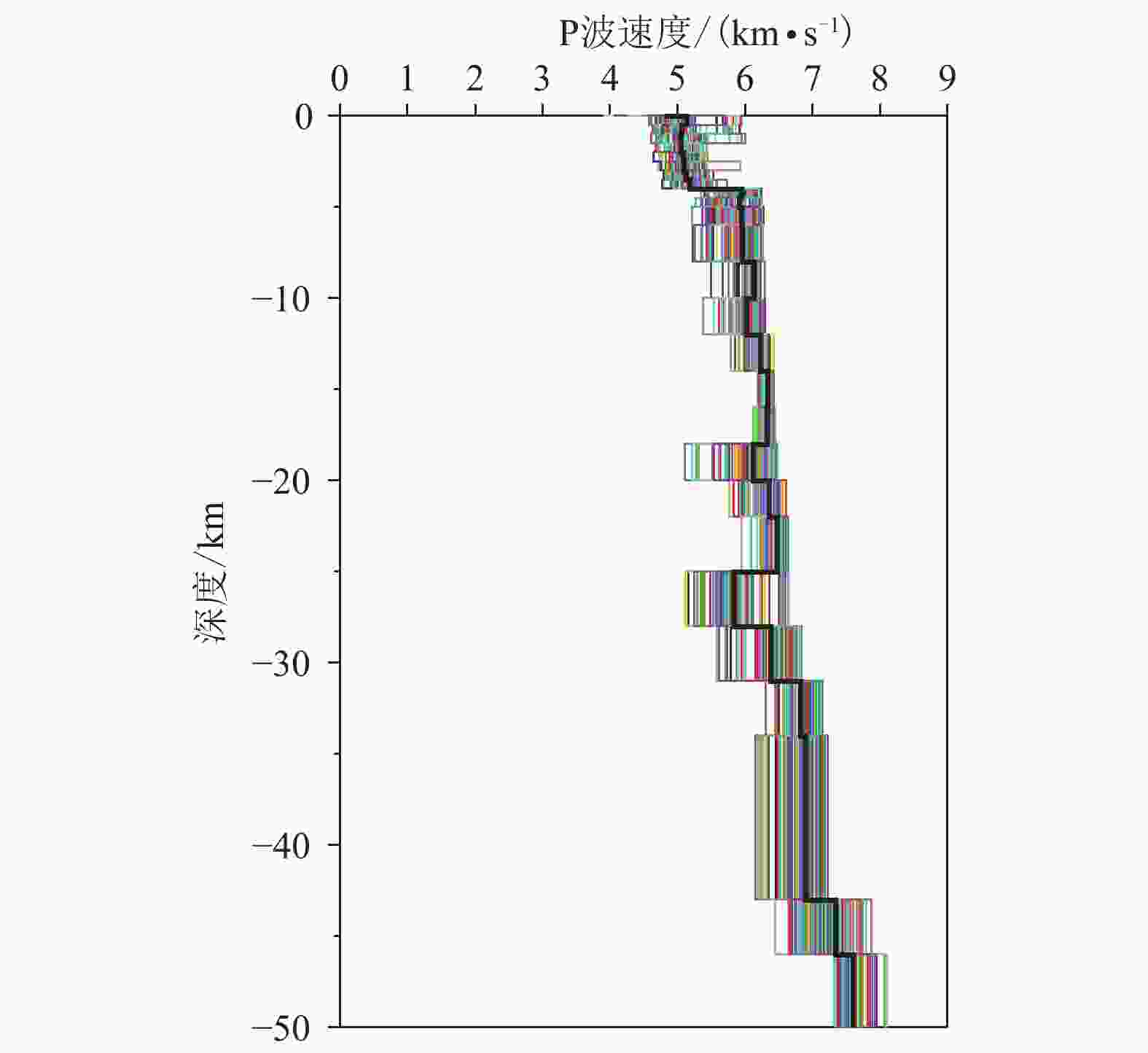

    图  3  吴忠—灵武地区的一维速度模型 (彩色线为反演过程中扰动值,黑粗线为平均结果)

    Figure  3.  1-D velocity model for the Wuzhong-Linwu region (colorized lines are the disturbed values during the inversion process,and thick black line is the average result)

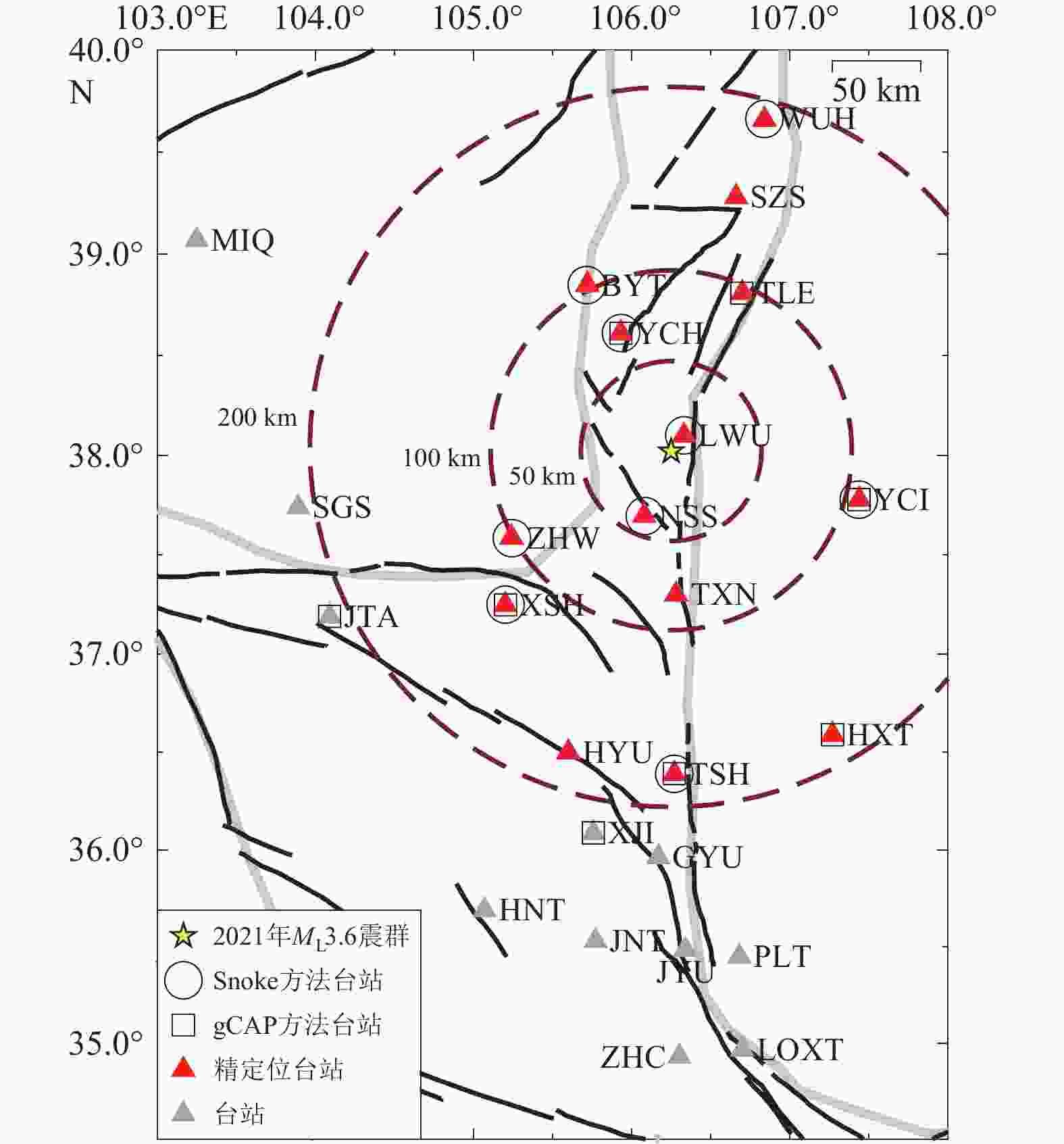

    图  4  多阶段定位、Snoke方法及gCAP方法所使用的台站分布(灰线为块体线,黑线为断裂)

    Figure  4.  The distribution of seismic stations used by multi-step locating method,Snoke and gCAP method (gray lines are block boundaries,and black lines are faults)

    图  5  重定位后的2021年吴忠—灵武ML3.6震群序列的震中分布和AA'BB' 垂直剖面分布图

    Figure  5.  Distributions of the earthquake epicenter after relocation of the 2021 Wuzhong-Lingwu ML3.6 swarm sequence,and cross-sections of AA' and BB'

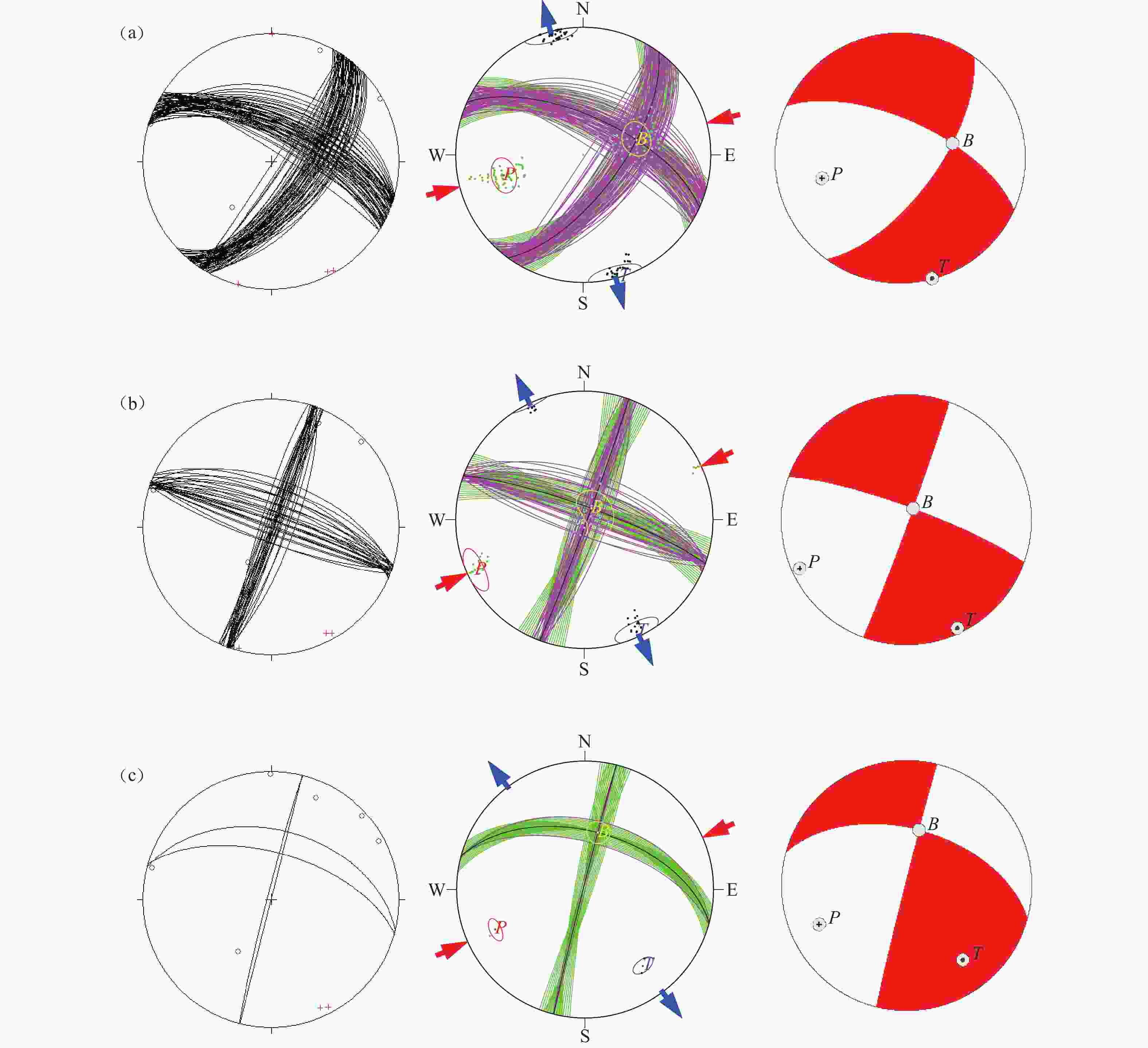

    图  6  2021年7月20日02时40分ML3.6地震(a)、7月20日03时15分ML3.2地震(b)和7月21日04时55分ML3.1地震(c)的Snoke结果和其多解的震源机制中心解

    Figure  6.  The Snoke results and the center focal mechanism for multiple solutions of the ML3.6 earthquake at 02:40 am on July 20, 2021 (a), the ML3.2 earthquake at 03:15 am on July 20, 2021 (b) and the ML3.1 earthquake at 04:55 am on July 21, 2021 (c)

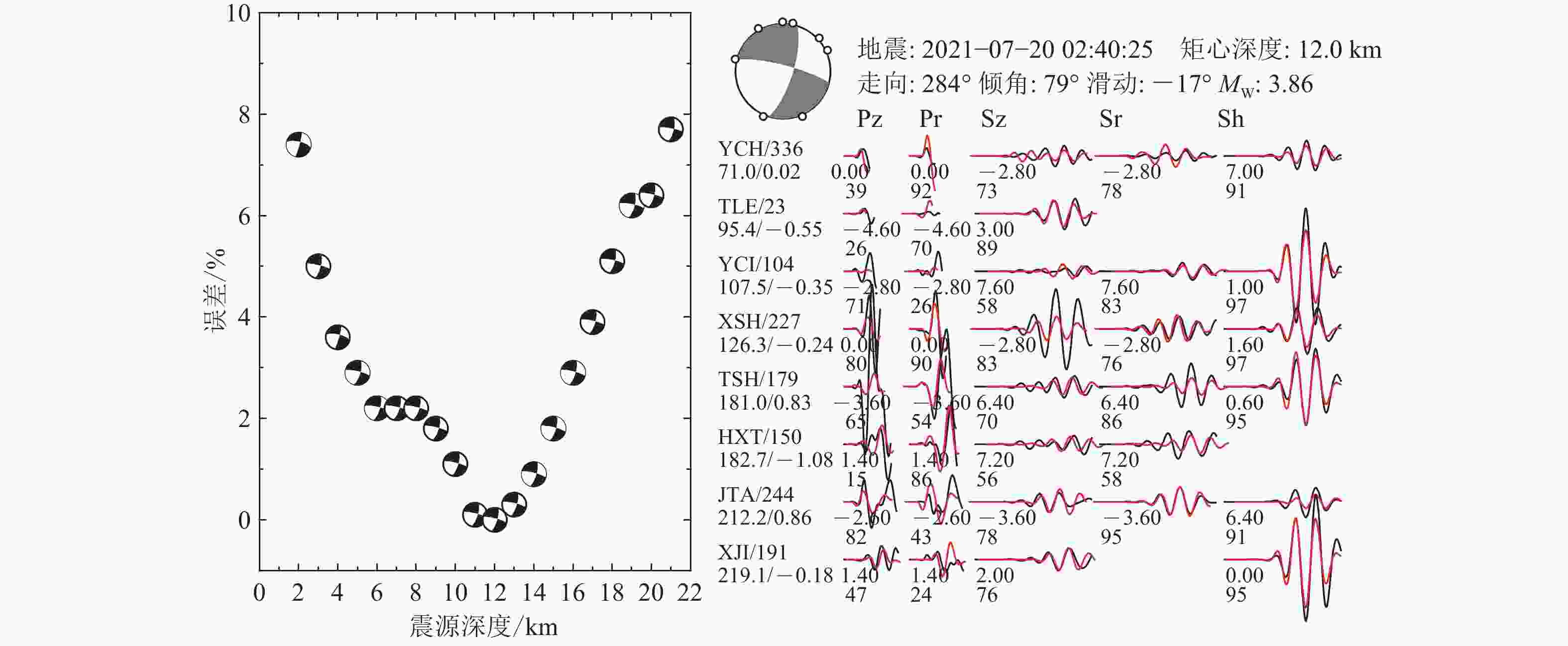

    图  7  gCAP方法得到的2021年7月20日灵武ML3.6地震的波形拟合误差—深度图及理论波形(红)和观测波形(黑)波形拟合图,拟合图波形左上角为台站代码和方位角(单位:°),其下侧为震中距(单位:km)和相对偏移时间(单位:s);波形下方两行数字分别为理论波形相对观测波形的移动时间(单位:s)和相关系数(单位:%)

    Figure  7.  The waveform fitting error variation with depth and the fitting diagram between synthetic(red) and observed (black) waveforms of the ML3.6 Lingwu earthquake on July 20,2021 from gCAP method. Letters in the upper left corner are the station names and azimuth (in degree),and under the names are epicentral distance (in km) and relative time shift (in second). Numbers under the waveforms are the time shifts (in second) of the synthetic waveforms relative to the observation waveforms and their correlation coefficients (in percentage)

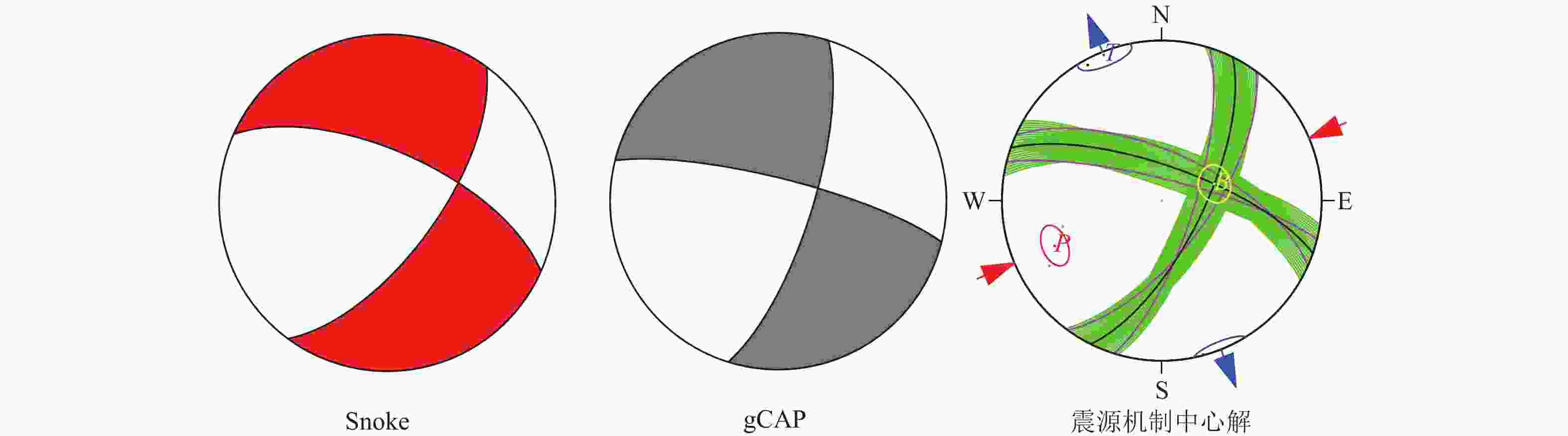

    图  8  2021年7月20日灵武ML3.6地震的震源机制(Snoke方法和gCAP方法)及其中心解

    Figure  8.  The focal mechanism of the ML3.6 Lingwu earthquake on July 20,2021 by Snoke and gCAP method and their central focal mechanism

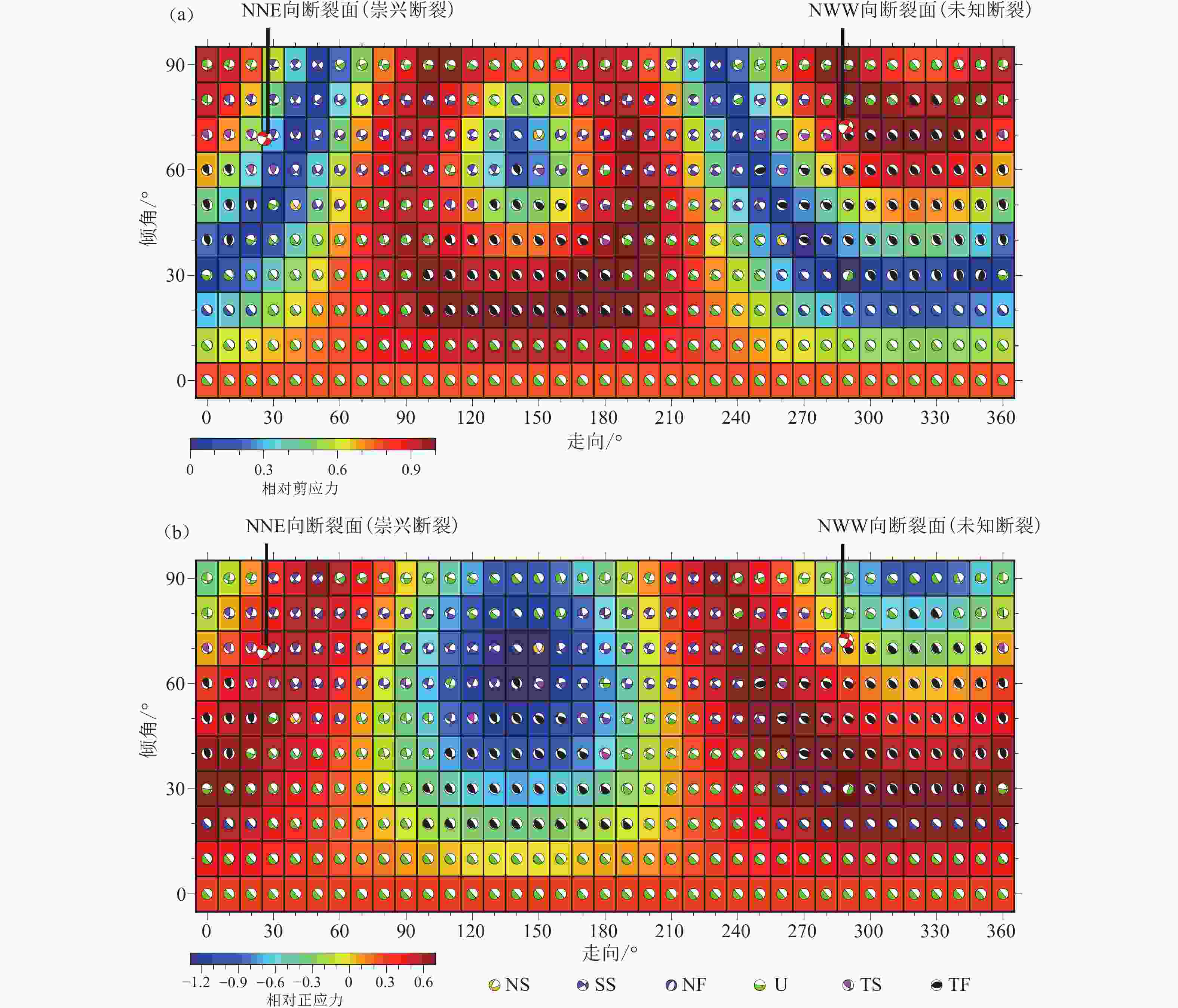

    图  9  2021年灵武ML3.6地震所在区域应力体系下的震源机制以及相对剪应力(a)和正应力(b)分布

    NS:正走滑型;SS:走滑型;NF:正断型;U:不确定型;TS:逆走滑型;TF:逆断型

    Figure  9.  The focal mechanism, distribution of relative shear stress (a) and normal stress (b) under the stress system for 2021 ML3.6 Lingwu earthquake area

    NS:Normal and Strike-Slip;SS:Strike-Slip;NF:Normal Fault;U:Uncertainty;TS:Thrust and Strike-Slip;TF:Thrust Fault

    表  1  根据图3得到的吴忠—灵武地区简化的一维速度模型参数

    Table  1.   The parameters of simplified 1-D velocity model for the Wuzhong-Linwu region from Fig.3

    层号1234567891011
    顶层深度H/km0.04.05.08.012.014.020.022.031.043.047.0
    vP/km•s−15.145.925.976.146.216.326.336.466.827.337.60
    下载: 导出CSV

    表  2  Snoke方法和gCAP方法给出的2021年7月20日02时40分灵武ML3.6地震震源机制解和得到的中心机制解及标准差

    Table  2.   Focal mechanism of the Lingwu ML3.6 earthquake at 02:40 am on July 20, 2021 by Snoke and gCAP method, the center focal mechanism and its residuals

    序号震源机制走向/°,
    倾角/°,滑动角/°
    计算方法作为初始解所得的中心
    震源机制走向/°,
    倾角/°,滑动角/°
    作为初始解所得的
    标准差S
    以gCAP方法作为初始解的
    中心震源机制和其他震源机制
    的最小空间旋转角/°
    1294,65,−27Snoke方法289.18,72.21,−22.2710.68576410.69
    2284,79,−17gCAP方法289.18,72.21,−22.2710.68574410.68
    下载: 导出CSV

    表  3  2021年吴忠—灵武震群中ML≥3.0地震多种方法结果的两个节面、PTB轴参数及震源机制类型

    Table  3.   The two nodal planes,PTB axes parameters of different methods for ML≥3.0 earthquakes in the 2021 Wuzhong-Lingwu seismic swarm and focal mechanism types


    节面Ⅰ 节面Ⅱ P T B


    向/°


    角/°


    角/°


    向/°


    角/°


    角/°


    角/°


    角/°


    角/°


    角/°


    角/°


    角/°
    129465−27 3666−152 25536 1650 7454走滑型
    228479−171773−1692402033147270走滑型
    328972−222669−1612472833827262走滑型
    429082−22088−172245715543482走滑型
    52855321948814324624143261253不确定型
    注:序号1—3分别为2021年7月20日02时40分ML3.6地震的Snoke、gCAP和其中心解结果;序号4和5分别为2021年7月20日03时15分ML3.2和2021年7月21日04时55分ML3.1地震的Snoke结果;最后一列类型根据震源机制类型标准进行划分[17]
    下载: 导出CSV
  • [1] 黄兴富,施炜,李恒强,等. 银川盆地新生代构造演化:来自银川盆地主边界断裂运动学的约束[J]. 地学前缘,2013,20(4):199-210

    Huang X F,Shi W,Li H Q,et al. Cenozoic tectonic evolution of the Yinchuan Basin:Constraints from the deformation of its boundary faults[J]. Earth Science Frontiers,2013,20(4):199-210
    [2] 刘雷,蒋锋云,朱良玉. 银川盆地水平运动和地震活动特征分析[J]. 大地测量与地球动力学,2018,38(1):36-42

    Liu L,Jiang F Y,Zhu L Y. Analysis of horizontal movement and seismicity in Yinchuan basin[J]. Journal of Geodesy and Geodynamics,2018,38(1):36-42
    [3] 许英才,曾宪伟. 吴忠—灵武地区地震活动性与强震危险性分析[J]. 地震科学进展,2020,50(10):1-12 doi: 10.3969/j.issn.2096-7780.2020.10.001

    Xu Y C,Zeng X W. The earthquake activity and strong earthquake risk analysis of Wuzhong-Lingwu region[J]. Progress in Earthquake Sciences,2020,50(10):1-12 doi: 10.3969/j.issn.2096-7780.2020.10.001
    [4] Long F,Wen X Z,Ruan X,et al. A more accurate relocation of the 2013 MS7.0 Lushan,Sichuan,China,earthquake sequence,and the seismogenic structure analysis[J]. Journal of Seismology,2015,19(3):653-665 doi: 10.1007/s10950-015-9485-0
    [5] 李赫,谢祖军,王熠熙,等. 2017年9月4日临城ML4.4地震震源参数及其揭示的构造意义[J]. 地震地质,2019,41(3):670-689 doi: 10.3969/j.issn.0253-4967.2019.03.009

    Li H,Xie Z J,Wang Y X,et al. The source parameters and seismotectonic implications of the September 4,2017,ML4.4 Lincheng earthquake[J]. Seismology and Geology,2019,41(3):670-689 doi: 10.3969/j.issn.0253-4967.2019.03.009
    [6] 易桂喜,龙锋,梁明剑,等. 2019年6月17日四川长宁MS6.0地震序列震源机制解与发震构造分析[J]. 地球物理学报,2019,62(9):3432-3447 doi: 10.6038/cjg2019N0297

    Yi G X,Long F,Liang M J,et al. Focal mechanism solutions and seismogenic structure of the 17 June 2019 MS6.0 Sichuan Changning earthquake sequence[J]. Chinese Journal of Geophysics,2019,62(9):3432-3447 doi: 10.6038/cjg2019N0297
    [7] 李金,蒋海昆,魏芸芸,等. 2020年1月19日伽师6.4级地震发震构造的初步研究[J]. 地震地质,2021,43(2):357-376 doi: 10.3969/j.issn.0253-4967.2021.02.007

    Li J,Jiang H K,Wei Y Y,et al. Preliminary study for seismogenic structure of the MS6.4 Jiashi earthquake on January 19,2020[J]. Seismology and Geology,2021,43(2):357-376 doi: 10.3969/j.issn.0253-4967.2021.02.007
    [8] 龙锋,祁玉萍,易桂喜,等. 2021年5月21日云南漾濞MS6.4地震序列重新定位与发震构造分析[J]. 地球物理学报,2021,64(8):2631-2646 doi: 10.6038/cjg2021O0526

    Long F,Qi Y P,Yi G X,et al. Relocation of the MS6.4 Yangbi earthquake sequence on May 21,2021 in Yunnan Province and its seismogenic structure analysis[J]. Chinese Journal of Geophysics,2021,64(8):2631-2646 doi: 10.6038/cjg2021O0526
    [9] 杨明芝, 马禾青, 廖玉华. 宁夏地震活动与研究[M]. 北京: 地震出版社, 2007

    Yang M Z, Ma H Q, Liao Y H. Earthquake activity and research in Ningxia[M]. Beijing: Seismological Press, 2007
    [10] Klein F W. User’s guide to HYPOINVERSE-2000, a fortran program to solve for earthquake locations and magnitudes[R]. California: United States Geological Survey, 2002
    [11] Kissling E. Geotomography with local earthquake data[J]. Reviews of Geophysics,1988,26(4):659-698 doi: 10.1029/RG026i004p00659
    [12] Kissling E,Ellsworth W L,Eberhart-Phillips D,et al. Initial reference models in local earthquake tomography[J]. Journal of Geophysical Research:Solid Earth,1994,99(B10):19635-19646 doi: 10.1029/93JB03138
    [13] Waldhauser F,Ellsworth W L. A double-difference earthquake location algorithm:Method and application to the northern Hayward fault,California[J]. Bulletin of the Seismological Society of America,2000,90(6):1353-1368 doi: 10.1785/0120000006
    [14] Snoke J A. FOCMEC:FOCal MEChanism determinations[J]. International Geophysics,2003,81(3):1629-1630
    [15] Zhu L P,Ben-Zion Y. Parametrization of general seismic potency and moment tensors for source inversion of seismic waveform data[J]. Geophysical Journal International,2013,194(2):839-843 doi: 10.1093/gji/ggt137
    [16] 万永革. 同一地震多个震源机制中心解的确定[J]. 地球物理学报,2019,62(12):4718-4728 doi: 10.6038/cjg2019M0553

    Wang Y G. Determination of center of several focal mechanisms of the same earthquake[J]. Chinese Journal of Geophysics,2019,62(12):4718-4728 doi: 10.6038/cjg2019M0553
    [17] Zoback M L. First- and second-order patterns of stress in the lithosphere: The World Stress Map Project[J]. Journal of Geophysical Research: Solid Earth, 97(B8): 11703-11728
    [18] Wan Y G. Contemporary tectonic stress field in China[J]. Earthquake Science,2010,23(4):377-386 doi: 10.1007/s11589-010-0735-5
    [19] 万永革. 震源机制与应力体系关系模拟研究[J]. 地球物理学报,2020,63(6):2281-2296 doi: 10.6038/cjg2020M0472

    Wan Y G. Simulation on relationship between stress regimes and focal mechanisms of earthquakes[J]. Chinese Journal of Geophysics,2020,63(6):2281-2296 doi: 10.6038/cjg2020M0472
    [20] 李倩,谭雅丽,姬计法,等. 利用反射地震资料研究吴忠地区崇兴断裂精细结构[J]. 大地测量与地球动力学,2019,39(3):236-240

    Li Q,Tan Y L,Ji J F,et al. Research on detailed structure of Chongxing fault in Wuzhong area:Based on reflection seismic data[J]. Journal of Geodesy and Geodynamics,2019,39(3):236-240
    [21] 李倩,姬计法,焦德成,等. 宁夏吴忠地区北部的浅部结构和隐伏断裂—地震反射剖面结果[J]. 地震工程学报,2019,41(1):147-154 doi: 10.3969/j.issn.1000-0844.2019.01.147

    Li Q,Ji J F,Jiao D C,et al. Characterization of shallow structures and buried faults in the north of Wuzhong area,Ningxia based on seismic reflection profiles[J]. China Earthquake Engineering Journal,2019,41(1):147-154 doi: 10.3969/j.issn.1000-0844.2019.01.147
    [22] 酆少英,高锐,龙长兴,等. 银川地堑地壳挤压应力场:深地震反射剖面[J]. 地球物理学报,2011,54(3):692-697 doi: 10.3969/j.issn.0001-5733.2011.03.008

    Feng S Y,Gao R,Long C X,et al. The compressive stress field of Yinchuan garben:Deep seismic reflection profile[J]. Chinese Journal of Geophysics,2011,54(3):692-697 doi: 10.3969/j.issn.0001-5733.2011.03.008
    [23] 郭祥云,蒋长胜,王晓山,等. 鄂尔多斯块体周缘中小地震震源机制及应力场特征[J]. 大地测量与地球动力学,2017,37(7):675-685

    Guo X Y,Jiang C S,Wang X S,et al. Characteristics of small to moderate focal mechanism solutions stress field of the Circum-Ordos Block[J]. Journal of Geodesy and Geodynamics,2017,37(7):675-685
